Набір для монтажу на дві нитки для 8 PV панелей 8,88 м

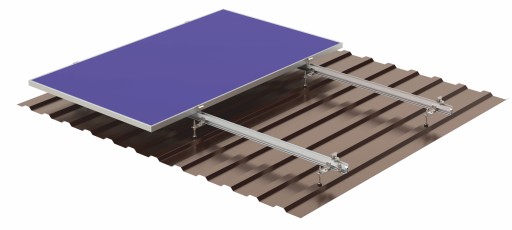

Застосування: Монтаж фотоелектричних панелей на похилому даху, дерев’яній конструкції, металочерепиці, трапецієподібному листовому металі, черепиці тощо.

Набір для модулів максимальною шириною 1050 мм

Кріплення: шурупи fi-10, загвинчені в деревину.

Переваги:

• Набір, що дозволяє встановити 8 панелей в один ряд, панелі встановлені вертикально. Інші розміри наборів доступні на інших наших аукціонах у розмірах від 1 до 10 фотоелектричних панелей, встановлених в один горизонтальний ряд.
• Включає повну конструкцію з елементами заземлення та кріплення електричного кабелю.
• Продумана система дозволяє просто і швидко монтувати панелі на даху.
• Тримачі CC-02 дозволяють швидко і якісно організувати зайві кабелі так, щоб вони не торкалися даху, особливо з'єднання MC-4 під панелями.
• Затискач заземлення та шайби забезпечують надійне заземлення між окремими панелями та проводом заземлення установки. Анодовані панелі та монтажні рейки мають покриття з ізоляційними властивостями, тому необхідно використовувати шайби, які проколюють ізоляцію, забезпечуючи надійне металеве з’єднання окремих панелей з монтажною рейкою, а потім із кабелем заземлення.

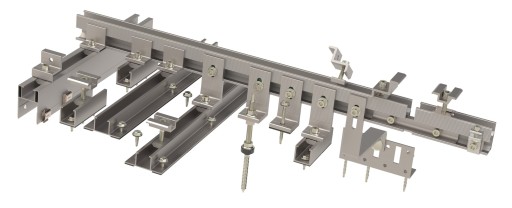

Набір містить:

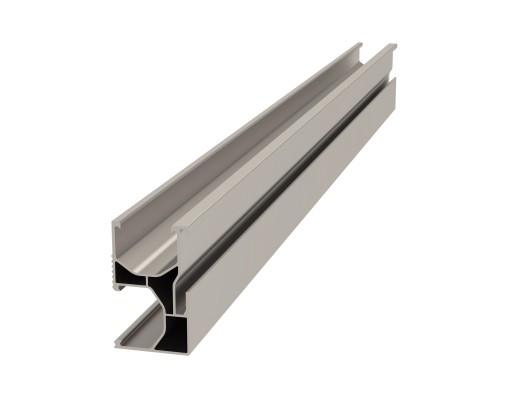

8 x RR-01 рейлінги L=2200

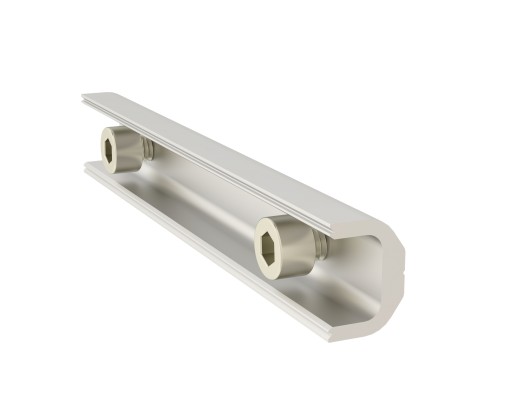

6 x рейковий з'єднувач LD-15

18 гвинтів M10x200 з подвійною різьбою + адаптер RHC09L200

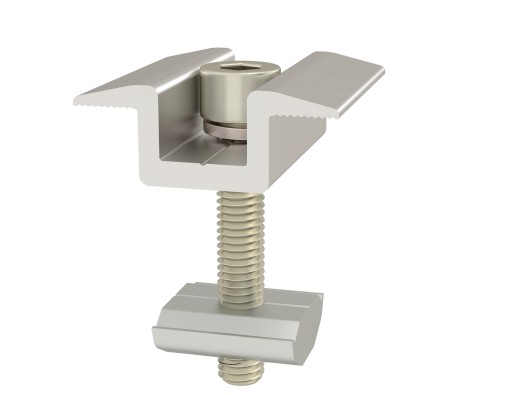

14 x Центральний затиск зі шпонковим пазом KS-351

4 x KK-351 кінцевий затискач зі шпонковим пазом

1 x 16 мм2 затискач заземлення на рейку ZU-01

8 x колодка заземлення панелі PU-01

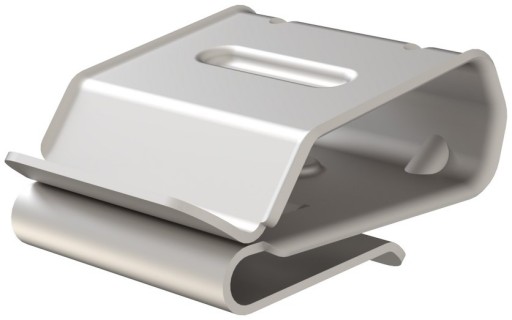

16 x CC-02 тримач сонячного кабелю

Можлива заміна хомутів на ті, що підходять для панелей товщиною 30 мм або 40 мм (в цьому випадку повідомте про це в повідомленні продавцю)

матеріал:

• Твердий анодований алюміній марки 6005-T5.
• Гвинтові елементи з нержавіючої сталі А2-70.
