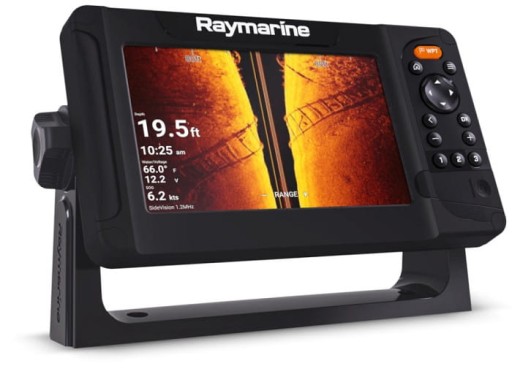

Звичайна карта ехолота Raymarine Element 7 HV-100

Сонар CHIRP з картплоттером Element 7 -7 HyperVision, Wi-Fi і GPS, датчиком HV-100, з картою Navionics Regular

Знання – це сила, і серія сонарів Raymarine Element™ GPS CHIRP дає вам перевагу під час полювання на рибу та пошуку її середовища проживання. Забезпечуючи найчіткіше зображення підводного світу, технологія сонара HyperVision™ 1,2 мегагерца виводить роздільну здатність DownVision, SideVision і RealVision 3D на новий рівень точності зображення та ідентифікації риб, дозволяючи переглядати структури, рослини та риб у реальному житті ясність.

Основні риси:

• Яскраві та чіткі - індикатори, видимі при повному сонячному світлі, із вбудованим приймачем GPS/GNSS.
• Незрівнянна HyperVision™  — технологія сонара CHIRP 1,2 мегагерца забезпечує набагато вищу роздільну здатність зображення порівняно зі звичайними ехолотами нижнього та бічного сканування.
• Вбудований RealVision™ 3D  - точне визначення місць спливаючих вікон, лож кореневих каналів та інших змін контуру.
• Швидкий чотирьохядерний процесор для миттєвого перемальовування карти та чіткого 3D-зображення.
• Універсальний перетворювач - поєднує HyperVision, DownVision, SideVision, RealVision і звичайні канали сонара CHIRP в одній простій установці. [НЕОБОВ'ЯЗКОВО]
• Проста у використанні операційна система LightHouse Sport - оптимізована для риболовлі, LightHouse Sport OS швидка та проста в освоєнні.
• Інтуїтивно зрозумілі елементи керування - велика кнопка маршрутної точки для позначення улюблених місць і три кнопки, які програмує користувач.
• Розумне картографування - із підтримкою карт Raymarine LightHouse NC2 із Fishing Hot Spots®, Navionics і C-MAP.
• Створюйте власні карти - підтримка персональних ехолотних карт Raymarine RealBathy™ і Navionics SonarCharts Live.

Збільште роздільну здатність за допомогою HyperVision™

• HyperVision використовує дуже високі частоти (1,2 мегагерца) і технологію CHIRP, щоб забезпечити новий рівень точності зображення для DownVision, SideVision і RealVision 3D
• Режим 1,2 мегагерца HyperVision був оптимізований для надвисокочастотного зображення на відстані до 30 метрів
• Перейдіть на стандартний ехолот 350 кГц CHIRP для глибшого охоплення, зображення з високою роздільною здатністю та діапазону до 180 метрів
• Удосконалений сонар CHIRP від ​​Element також працює на високій частоті 200 кГц для націлювання на рибу, швидкого відстеження дна та глибини до 274 метрів!

Датчики HyperVision™ CHIRP

Конструкція перетворювачів «все в одному» для Element HyperVision робить їх компактними та простими в установці. Raymarine пропонує зручні варіанти кріплення на транець і через корпус для будь-якого типу човна.

Нові перетворювачі:

• HV-100 Універсальний транцевий перетворювач
• HV-300TH Plastic Універсальні перетворювачі через корпус
• HV-300THP Пара Універсальних перетворювачів через корпус для глибоких V-корпусів

Підключення:

• Потужність і NMEA2000
• конвертер

Технічні характеристики: Загальна специфікація Показати розміри 7,0-дюймовий РК-дисплей з оптичним кріпленням Роздільна здатність дисплея 800 x 480 WVGA Тип дисплея Безсенсорний, керується контролерами Яскравість 1500 ніт Кути огляду Вгору 50° / Вниз 60° / Ліворуч 70° / Праворуч 70° Фізична специфікація Габаритні розміри

Ш x В x Г

240 х 135 62 мм Приблизна вага продукту 1,35 кг Захист від проникнення води IPx6 і IPx7 Діапазон робочих температур від -25 °C до + 55 °C (від -13 °F до 131 °F) Діапазон температур зберігання Від -30°C до +70°C (від -22°F до 158°F) потужність Напруга 12 В постійного струму (від 8 В до 16 В постійного струму) Споживання енергії

(макс. 12 В постійного струму)

15 Вт Датчики GNSS/GPS Вбудований GNSS приймач: GPS/ГЛОНАСС Тип сонара (вбудований) Вбудований ехолот CHIRP, DownVision (стандартний і гіпер), SideVision (стандартний і гіпер), RealVision™ 3D (стандартний і гіпер) Підключення сонара 15-контактний тип штекера HyperVision™ Глибина сонара Сонар CHIRP = 274 м

Стандарт DownVision™ = 183 м | DownVision™ Hyper = 30 м

SideVision™ Standard = 91 м | SideVision™ Hyper = 30 м

Стандарт RealVision™ 3D = 91 м | RealVision™ 3D Hyper = 30 м

Зовнішній ехолот НІ радар НІ AIS НІ Управління автопілотом НІ Теплове нічне бачення НІ Відеокамера НІ Погода НІ інтеграція аудіо НІ Цифрова комутація НІ пульт НІ Мережа Ethernet УВІМКНЕНО NMEA0183 УВІМКНЕНО NMEA2000 1 порт NMEA2000 (DeviceNet microC) Підтримується мережа NMEA2000 Вхід: двигуни, сумісні з NMEA2000 (макс. 2) | Датчики паливного баку, сумісні з NMEA2000 (макс. 4) | Датчик курсу (для стабілізації карти)

Вихід: GPS (для екстрених дій VHF і DSC)

SeaTalkng Потрібен A06045 DeviceNet Female (F) - кабель-адаптер 400 мм USB УВІМКНЕНО wifi Wi-Fi - 802.11 b/g/n Bluetooth Bluetooth 4.0 + Low Energy + Power Class 1.5 Інший Сумісна картографія Raymarine LightHouse NC2, Navionics, C-MAP Essentials, C-MAP 4D MAX+ та інші, сумісні з усіма картами, переліченими в Raymarine Chart Store. Течії та припливи Потрібні карти LightHouse LNC2, Navionics або C-MAP Шляхові точки / Маршрути / Треки 10 000 точок шляху / 200 груп точок шляху / 150 треків - максимум 250 точок маршруту / 16 треків - максимум 10 000 точок шляху Внутрішня пам'ять 8 ГБ твердотільний Зовнішня пам'ять 1 x слот для microSD - microSDHC макс. 32 ГБ NTFS або FAT32 / microSDXC макс. 2 ТБ NTFS або FAT32 (власний формат microSD exFAT необхідно переформатувати в NTFS або FAT32) Що в коробці:

SONAR / GPS ELEMENT з датчиком:

1 тримач патрубка з монтажними пристроями

2 Комплект для поверхневого монтажу з монтажними пристроями

3 Сонцезахисний козирок

4 Кабель живлення / NMEA2000 1,5 м

5 Пакет документів

6 звичайних карт Navionics

7 Перетворювач HV-100 з кабелем 6 м

8 Кріплення транца з монтажними пристроями

9 P-затискачів з кріпленням (x5)

10 Розеткова пластина з кріпленням
