Осцилограф CX328 1021230031512

функція:

1. Зручний і 3 в 1: цей цифровий осцилограф, тестер електронних компонентів і функція генератора ШІМ-сигналів об’єднані в одне ціле. Осцилограф має частоту дискретизації в реальному часі та смугу пропускання 500 кГц. Можна вимірювати сигнали напруги до 400 В.

2. Визначте тип пристрою: у режимі осцилографа можна перевірити форму сигналу схеми, а в режимі тестування Mos можна перевірити різні типи транзисторів, які можуть визначити тип пристрою, полярність контакту, hFE, напругу стану, ємність переходу, опір, індуктивні компоненти тощо. Генератор сигналу в режимі , ви можете використовувати синусоїдальний, імпульсний, трикутний або змінний сигнал.

3. Вихідний сигнал синусоїдальної частоти: Генератор сигналів має 5 вбудованих основних форм сигналу, вихідна частота синусоїдальної хвилі 1-10 кГц 0-3,3 В 50%, вертикальна чутливість від 10 мВ до 10 В, діапазон горизонтальної розгортки 1 мкс-10 с, більше даних про хвилю можна отримати за одиницю часу, що робить форму сигналу точнішою.

4. TFT-екран: осцилограф живиться від вбудованої батареї 1500 мА, яка повністю заряджається за 1-2 години за допомогою адаптера живлення 5 В 2 А і може працювати протягом 4 годин (зелений індикатор завершення/червоний індикатор заряджання). Цифровий кишеньковий осцилограф і тестер транзисторів має 2,4-дюймовий TFT-екран високої роздільної здатності з регульованим підсвічуванням. Кращий досвід читання та простий у використанні.

5. Мультиінтерфейсний дисплей: Осцилограф може тестувати різні функції та підтримувати мультиінтерфейсний дисплей. Завдяки конструкції клавіатури зручніше працювати та вибирати різні режими тестових функцій.

6. Застосовні компоненти: Осцилограф підтримує роботу в режимі онлайн з ПК, що особливо корисно для швидкого сполучення транзисторів, визначення змішаних компонентів переднього монтажу та компонентів без слів, а також попередньої перевірки компонентів невеликих серій. Він може автоматично ідентифікувати та вимірювати різні транзистори, включаючи транзистори NPN та PNP, діоди, подвійні діоди тощо.

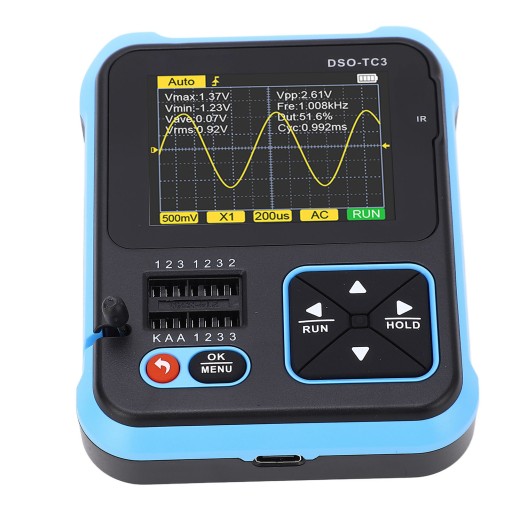

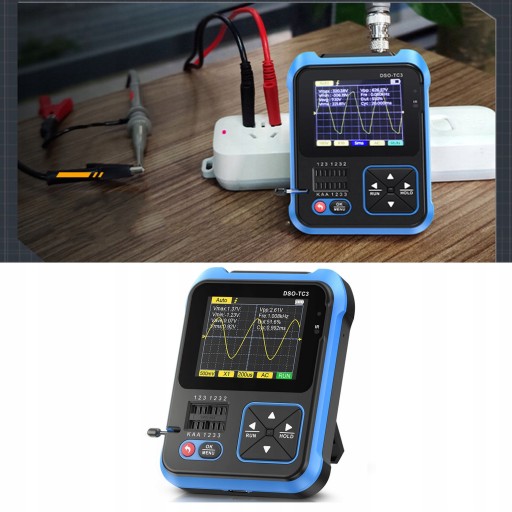

. 3в1 ПОРТАТИВНИЙ РУЧНИЙ ОСЦИЛЛОСКОП DSO-TC3

Специфікація:

Тип елемента: цифровий осцилограф

Матеріал: ABS

Основні параметри машини

Модель

OSD TC3

Дисплей

Кольоровий TFT екран 2,4 дюйма, світлодіодне підсвічування

Напруга живлення

1 літій-полімерна батарея 803450 ємністю 1500 мАг (доставляється з вбудованою батареєю)

Характеристики зарядки

USB Type-C

Технічні характеристики стенду

Цільна складна підставка

Параметри режиму цифрового осцилографа Частота дискретизації в реальному часі 10 МВиб/с Аналогова смуга пропускання 500 КГц Вхідний опір 1 МО Спосіб з’єднання змінного або постійного струму Діапазон тестової напруги ±400 В Вертикальна чутливість 10 мВ-10 В Горизонтальна розгортка часу 1 мкс-10 с Режим запуску Автоматичний, нормальний, одиночний Тип запуску Наростаючий фронт або зависання форми хвилі на спадаючому фронті Так Автоматичне вимірювання Так Параметри режиму тестування компонентів Клас Діапазон Тріод β більше ніж 10 менше ніж 600 Збільшення hfe, напруга базового емітера Ube, lc/le, струм відсікання колектор-емітер lceo, lces, пряме падіння напруги захисного діода Uf Diode Пряме падіння напруги. 3в1 ПОРТАТИВНИЙ РУЧНИЙ ОСЦИЛЛОСКОП DSO-TC3

Список пакетів:

1 x осцилограф

1 кабель USB

3 кабелю тестового гачка

1 x звичайний зонд

1 адаптер

1 x високовольтний датчик P6100

1 х посібник користувача

Вийміть продукт, встановіть його та використовуйте.
