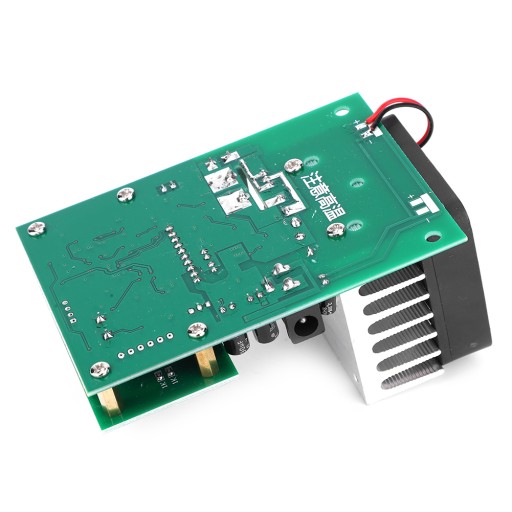

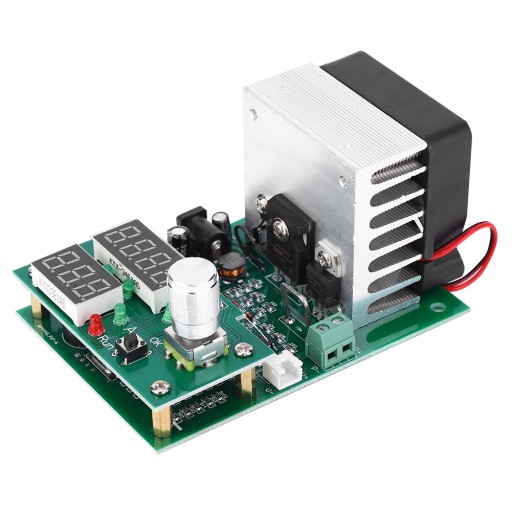

БАГАТОФУНКЦІОНАЛЬНИЙ ТЕСТЕР ЄМНОСТІ АКУМУЛЯТОРІВ

Характеристика: оригінальні ІЧ-силові лампи, фабричний високошвидкісний вентилятор NMB з подвійним кульковим підшипником і плавною функцією регулювання температури, з промисловим радіатором з великими зубцями, не боїться пилу, може забезпечити довгострокову стабільність роботи (конструкція промислового класу відмовляється від використання дешевих Радіатор процесора), резервування живлення становить не менше 50% (25 ℃).

Класичний цифровий трубковий дисплей, інтуїтивно зрозумілий і довговічний (порівняно з LCD, він більш стійкий до високої температури, майже добре).

Налаштування поворотного енкодера, легке керування з різними функціями!

Багатотональні звукові підказки зумера, великий досвід експлуатації.

100% старіння після заводу.

З функцією автоматичного запам'ятовування повних параметрів, дуже підходить для встановлення шафи з автоматичним старінням джерела живлення.

Специфікація: Режим роботи: одномодовий постійний струм (CC)

Струм розряду: 0,20-9,99 А, крок 0,1 А або 0,01 А

Максимальна похибка струму розряду: 0,7%-0,01A

Максимальна похибка тестування ємності: 0,5 A 2,5 %, 2 A 1,5 %, 5 A і вище 1,2 %

Діапазон налаштування напруги нижньої лінії (кінець): 1,0-25,0 В з кроком 1 В або 0,1 В

Напруга розряду: 1,00-30,00 В (залежно від внутрішнього опору MOS та інших втрат, виміряна вхідна напруга 1 В може підтримувати струм до 6-7 А, 9,99 А слід вимірювати, коли напруга перевищує 1,3 В)

Максимальна похибка вимірювання напруги: 0,8% -0,02В

Максимальна потужність: перевищення потужності на 60 Вт автоматично обмежує максимальний струм (для найвищої потужності 60 Вт для 6 В він може відкрити 9,99 А, тоді як у 20 В максимум може відкрити лише 3,00 А)

Максимальне статистичне значення тесту батареї: 999,9 А·год або 9999 Вт·год, досягнуто значення зупинки тесту (до першого значення умови зупинки)

Розташування отвору позиціонування: 60 мм * 88 мм, діаметр отвору 3,2 мм

Джерело живлення навантаження: струм 12 В 0,5 А або більше

Управління вентилятором: інтелектуальне керування вентилятором (вентилятор може автоматично та плавно регулювати швидкість відповідно до температури радіатора)

Функція захисту: захист від перегріву "otP", миттєвий захист від перенапруги "oPP", захист від перенапруги "ouP", захист від зворотного підключення, захист від ненормальної напруги живлення.

Онлайн-навчальне відео:

Відео про роботу функції електронного навантаження (скопіюйте в адресний рядок для перегляду): http://v.youku.com/v_show/id_XODEyNTM2ODQ0.html

Відео, що демонструє роботу тестера ємності акумулятора: http://v.youku.com/v_show/id_XODE1NjU0Mzc2.html

Інструкції користувача вручну:

A: Налаштування режиму (заводське значення за замовчуванням для режиму електронного навантаження): одночасно натисніть і утримуйте кнопку «старт-стоп» (маленька червона кнопка), щоб утримувати тестер під напругою, доки на дисплеї не з’явиться Fun* після відпускання кнопки, повороту ручки на змінити налаштування, «Fun1» для режиму електронного навантаження, «Fun2» — режим перевірки ємності акумулятора. Натисніть кнопку «старт-стоп», щоб увійти в налаштування зумера, також поверніть ручку, щоб увімкнути або вимкнути зумер «bEon» або «bEoF». Після завершення налаштування натисніть кнопку «старт-стоп» ще раз, тестер перезапуститься.

II: Режим електронного навантаження:

1. Увімкніть живлення 12 В, щоб запустити режим електронного навантаження, переконайтеся, що в стані зупинки (індикатор «RUN» не горить, інакше натисніть перемикач «Пуск-стоп», щоб вимкнути навантаження) під час підключення тестованого джерела живлення до перевірте джерело живлення вхідного порту (P P -), зверніть увагу на полярність, не підключайте неправильно!

2. Встановіть струм і нижню межу напруги за допомогою ручки, обертайте ручку, щоб встановити значення поточного налаштування, натисніть ручку, щоб переключити цифру налаштування, два цифрові індикатори в середині цифрової трубки та цифрову трубку ввімкнути праворуч від індикатора V A одночасно, щоб визначити поточне положення налаштування.

3. натисніть перемикач «Пуск-стоп», навантаження починає працювати, «RUN» засвітиться, схема застосовуватиме заданий струм розряду до виміряного вхідного джерела живлення, і в той же час фактична напруга вхідного навантаження буде відображається у верхньому рядку, і коли напруга буде нижчою за встановлену нижню межу напруги, почне блимати індикатор «RUN» і супроводжуватиметься коротким звуковим сигналом. Коли напруга нижче встановленої нижньої межі напруги, блимає індикатор «RUN» і супроводжується коротким звуковим сигналом.

4. Струм можна змінити в будь-який час під час тесту. Якщо ви хочете змінити нижню межу напруги, ви повинні зупинити навантаження перед зміною.

Примітка: у стані тривоги струм можна регулювати лише в сторону зменшення, а не вгору! Функція автоматичного енергозбереження тестера може зберегти встановлені параметри та робочий стан, коли збій живлення повторно надіслати живлення буде повністю відновлено до стану збою живлення та даних.

III: Режим перевірки ємності акумулятора:

1. Тестований акумулятор спочатку необхідно повністю зарядити за допомогою спеціального зарядного пристрою!

2. Увімкніть тестер, щоб увійти в режим перевірки ємності батареї, підключіть позитивний і негативний полюси лінії струму батареї до клем P P, а якщо для тестування використовується чотирипровідний пристрій, підключіть позитивний і негативний полюси. інтерфейсу перевірки напруги чотирипровідного пристрою до порту V V-.

3. Встановіть струм розряду та кінцеву напругу розряду, повертаючи ручку (див. опис II:2). Після налаштування натисніть перемикач «Пуск-стоп», тестер спочатку виявить батарею та лінію та автоматично ідентифікує 2-4 дроти ( 2-провідні ідентифікаційні дисплеї JS-2, 4-провідні ідентифікаційні дисплеї JS-4, якщо дисплей ненормальний, припиніть перевірку та перевірте електропроводку), потім увійдіть у тест, потім увійдіть у тест, якщо з’явиться код помилки, будь ласка зверніться до опису нижче. Якщо з’являється код помилки, зверніться до наведених нижче інструкцій.

4) Під час процесу тестування цифровий дисплей буде відображати напругу батареї, поточну розрядну ємність Ah та поточну енергію розряду Wh. Після завершення розряду (напруга батареї нижча за встановлену напругу), тестер відобразить дані в Ач і швидко блимає, супроводжуючи звуковий сигнал зумера.

5. Натисніть ручку пуск-стоп або перемикач, щоб вимкнути будильник, ви можете повернути ручку, щоб переглянути дані про розряд акумулятора, включаючи ємність розряду в Аг, енергію розряду в Вт-год і напругу платформи V ще раз, щоб очистити дані та відновіть початковий інтерфейс налаштування перед тестуванням наступної батареї.

Додаткові нотатки:

1. Процес тестування батареї можна регулювати в будь-який час під час струму розряду. Якщо вам потрібно знову відрегулювати напругу завершення, ви можете призупинити модифікацію розряду, натиснувши перемикач «Пуск-стоп» (пауза розряду повернеться на сторінку налаштувань, протягом цього часу розряджені дані не будуть втрачені. Якщо вам потрібно очистити дані, ви можете довго натискати перемикач «Пуск-стоп», доки на дисплеї не з’явиться 0,000 Ач).

2. Тестер може автоматично записувати встановлені параметри, коли живлення вимкнено, і записувати всі параметри та стан, коли відбувається збій живлення під час процесу тестування, а також стан тривоги в кінці тесту, і все буде відновлюється автоматично при повторному увімкненні живлення.

Код і значення захисту від помилок:

Err1: тестова напруга акумулятора занадто висока.

Err2: Напруга батареї нижча за встановлену напругу з’єднання, батарея не підключена або батарея змінена.

Err3: Внутрішній опір лінії занадто великий або батарея не витримує заданий струм розряду.

Err4: Збій ланцюга.

Err6: Недостатнє робоче джерело живлення, будь ласка, замініть джерело живлення стандартним регульованим джерелом живлення 12 В, струм живлення не менше 0,5 А.

otP: захист від перегріву.

Ert: Несправність датчика температури або занадто низька температура.

ouP: перенапруга в режимі електронного навантаження.

oPP: миттєва висока потужність у режимі електронного навантаження.
