Оригінальний набір сонячних конекторів MC4 для кабелю 4-6 мм²

Ми гарантуємо оригінальність конекторів - ви можете бути впевнені, що купуєте товар, який відповідає опису!!!

Мультиконтакт Stäubli

Якісна оригінальна вилка (-) і розетка (+) типу MC4 призначені для використання на сонячному кабелі. Сонячні роз’єми ідеально підходять для використання в фотоелектричних установках, зокрема: для з’єднання між окремими фотоелектричними панелями.

Представлені роз'єми мають сертифікати TÜV-Rheinland, UL, CSA, CQS і рівень захисту IP68, що є гарантією високої міцності і надійності в наших погодних умовах.

Надзвичайно висока якість виготовлення також гарантує дуже тривалий термін служби виробу (до 25 років).

характеристика:

• Робоча напруга: 1000 В постійного струму (IEC) / 1500 В постійного струму (UL)
• Номінальний струм: 39A (TÜV) / 30A (UL)
• Тип: вилка MC4
• Переріз дроту: 4/6 мм² (12/10 AWG)
• Матеріал контакту: луджена мідь
• Ізоляція: полікарбонат PC / поліамід PA
• Підключення кабелю: затискач (з використанням відповідних інструментів)
• Робоча температура (TÜV): від -40°C до +85°C
• Займистість: стійкість згідно UL94-V0
• Ступінь захисту (в підключеному стані): IP65 (постійно) / IP68 (1 метр під водою протягом 1 години)
• Технологія MULTILAM з високою довгостроковою стабільністю, що забезпечує незмінно низьку втрату продуктивності протягом усього терміну служби роз'єму

Продукти Stäubli Multi-Contact

Представлений конектор є оригінальним продуктом швейцарської компанії Stäubli Multi-Contact. Він виготовлений з найкращих компонентів, що робить його надійним і довговічним у будь-яких умовах.

Дешевші замінники – це вироби помітно нижчої якості та меншого терміну служби. Використання оригінального рішення гарантує безвідмовну і тривалу роботу всієї фотоелектричної установки.

Як розпізнати оригінальні роз'єми MC4?

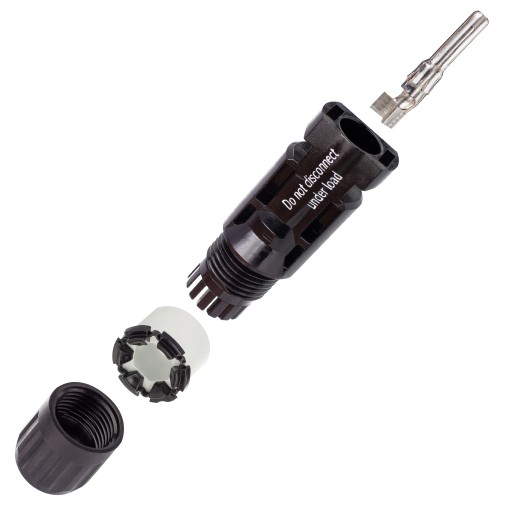

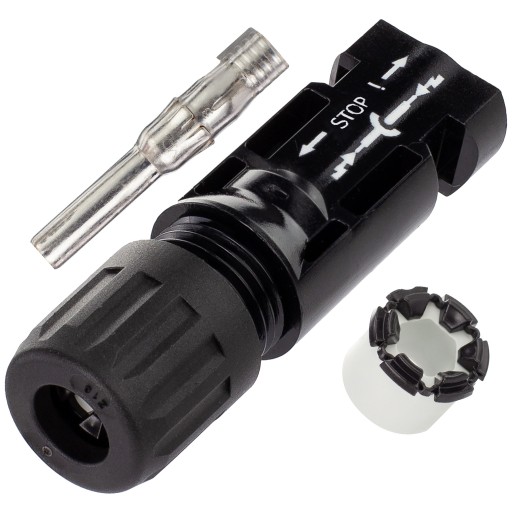

1. На (-) корпусі вилки є білі написи: «СТОП» з одного боку і «Не відключати під навантаженням» з іншого.
2. Чорний колір прокладки з поліаміду (PA) з дуже високою стійкістю до термічного старіння.
3. Перші літери назви компанії, тобто MC і UR, вибиті на корпусі розетки (+), що повідомляє про американський сертифікат UL.

Ступінь захисту IP65 / IP68 (EN60529)

Система IP означає ступінь захисту, який забезпечують корпуси від доступу до небезпечних частин, проникнення сторонніх твердих частинок, проникнення води, а також систему надання додаткової інформації, пов’язаної з таким захистом.

Представлений продукт має такі властивості:

• захист від доступу дротом до небезпечних частин
• пилозахисний захист
• захист від потоку води (12,5 л/хв), що ллється на корпус з будь-якого боку - IP65
• захист від наслідків тривалого занурення у воду (корпус постійно занурений у воду, за умов, узгоджених між виробником і користувачем - 1 метр під водою протягом 1 години) - IP68

Сертифікати та стандарти

Висока якість продукції підтверджена такими сертифікатами:

• Сертифіковано TÜV-Rheinland, відповідно до IEC 62852: R60127190
• Сертифікат TÜV-Rheinland, згідно з 2PfG2330: R60087448
• Визнаний компонент UL відповідно до UL 6703: E343181
• Сертифікат CSA, відповідно до UL 6703: 250725
• Сертифікат CQC згідно CNCA/CTS0002-2012: CQC16024138286

Технічні характеристики:

• Виробник: Stäubli Multi-Contact
• Тип: PV-KST4/6X-UR
• Тип: вилка MC4
• Розмір дроту: 4,0 - 6,0 мм² (12 AWG - 10 AWG)
• Розміри (довжина x діаметр Ø): 61 x Ø18,8 мм
• Роз'єм/контактна система: Ø 4 мм / MULTILAM
• Робоча напруга (IEC 62852): 1000 В постійного струму
• Робоча напруга (2Pfg2330): 1500 В постійного струму
• Робоча напруга (UL): 1500 В постійного струму
• Номінальний струм TÜV (85°C): 39A
• Номінальний струм UL: 30 A
• Номінальна імпульсна напруга для 1000 В постійного струму (TÜV): 12 кВ
• Номінальна імпульсна напруга для 1500 В постійного струму (TÜV): 16 кВ
• Діапазон температур навколишнього середовища (TÜV): від -40°C до +85°C
• Діапазон температур навколишнього середовища (UL): від -40°C до +75°C
• Верхня межа температури: 105°C (TÜV)
• Ступінь захисту: IP65 / IP68 @1h (в підключеному стані)
• Категорія перенапруги/ступінь забруднення: CAT III/3
• Опір контакту в роз'ємі: ≤ 0,25 мОм
• Клас безпеки: 1000 В постійного струму: II / 1500 В постійного струму: 0
• Спосіб заробітку: гофрування
• Матеріал контакту: луджена мідь
• Ізоляція: полікарбонат PC / поліамід PA
• Вогнестійкість: UL94-V0
• Стійкість до аміаку (відповідно до DLG): 1500 год, 70°C / 70% RH, 750 ppm
• Випробування на корозію сольовим туманом, ступінь жорсткості 6: IEC 60068-2-52

Технічне креслення:

Про виробника:

Multi-Contact вже 55 років є провідним міжнародним виробником електричних роз’ємів і систем підключення. Компанія вважається світовим піонером у виробництві передових технологій підключення.

З січня 2017 року Multi-Contact продовжує свою діяльність під маркою Stäubli Electrical Connectors. Stäubli Group надає своїм клієнтам новітні технології та найвищу якість продукції, підтверджену численними сертифікатами.

Stäubli пропонує інноваційні мехатронні рішення в чотирьох галузях: електричні з’єднувачі, з’єднувачі для рідин, робототехніка та текстиль. У групі працює понад 5500 співробітників по всьому світу, її діяльність охоплює 29 країн, а мережа агентів розташована в понад 50 країнах.
