СОНЯЧНИЙ ТРЕКЕР SUN TRACKING - СОНЯЧНА БАТАРЕЯ

СОНЯЧНИЙ ТРЕКЕР - КОНТРОЛЕР - ВІДСТЕЖЕННЯ СОНЦЯ ПО ОСІ СХІД-ЗАХІД

.

ПІДВИЩЕННЯ ЕФЕКТИВНОСТІ КЛІТИН

.

Якісний ПОЛЬСЬКИЙ мікропроцесорний контролер. Найнижча ціна.

Контролер дозволяє керувати сонячною системою, яка слідує за рухом сонця (сонячний трекер) по осі схід/захід. Це сучасний мікропроцесорний контролер, який дозволяє управляти електроприводами напругою до 50В і силою струму до 4А. Приводи повинні бути обладнані кінцевими вимикачами або доданими зовнішніми кінцевими вимикачами. Блок живлення контролера 12VDC. Живлення для приводів подається на окремий вхід, тому воно може бути однаковим (12 В) або зовсім окремою напругою, наприклад, 24 В, 36 В тощо.

.

Він може працювати як з приводами 12 В, так і з 24 В або 36 В постійного струму!

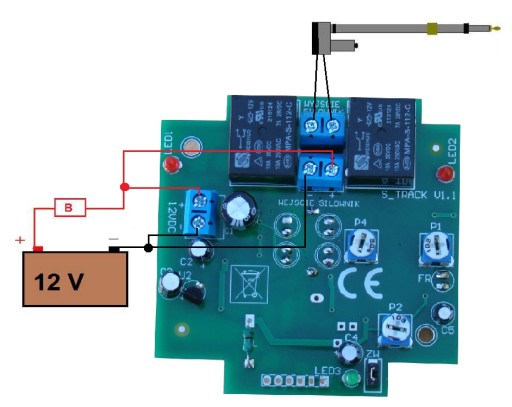

Приклад підключення версії 12В:

.

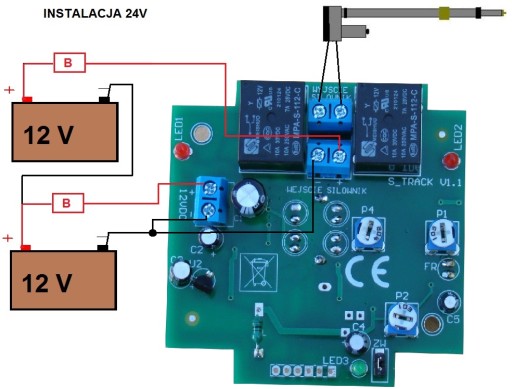

Схема для установки 24 В (контролер живиться від 12 В постійного струму, а привод – від 24 В постійного струму) нижче.

Принцип дії:

Контролер має шторку і два зелених світлодіодних датчика освітлення з обох сторін. Після виявлення різниці в освітленості датчиків з обох боків жалюзі, контролер вмикає реле, яке за допомогою актуатора повертає сонячний трекер до сонця, доки датчики з обох боків жалюзі не будуть освітлені рівномірно. Ми можемо відкалібрувати одну сторону датчика відносно іншої, меншою мірою використовуючи потенціометр P4, і більш загально, встановивши контролер відносно площини сонячної батареї, тобто трохи нахиливши її на схід чи захід.

Після включення живлення контролер перевіряє освітленість датчиків і якщо один з датчиків світиться сильніше, то включає східне або західне реле виконавчого механізму (світиться LED1 або LED2). Різницю освітлення, на яку буде реагувати контролер, можна певною мірою встановити за допомогою потенціометра P1 (обертаючи його за годинниковою стрілкою, ми збільшуємо різницю). Привід працюватиме до тих пір, поки освітлення обох датчиків не стане рівномірним, тобто сонячний трекер буде розташовано до сонця (звичайно, якщо сонце знаходиться за межами діапазону руху трекера (наприклад, на заході), трекер буде розташовано як якнайдалі на захід, і привод буде стояти на кінцевому вимикачі). Після позиціонування проти сонця, привод зупиниться, і контролер буде чекати наступної різниці в освітленості світлодіодних датчиків - коли сонце рухається по небу і є інша різниця в освітленості датчиків по обидва боки від діафрагми, весь цикл повторюється - контролер знову буде розташований проти сонця.

Як правило, після виявлення різного рівня освітленості датчиків з обох боків затвора, контролер перемістить сонячний трекер у бік більш сильного освітлення, на схід або захід, якщо перемичка ZW не була видалена - у цьому випадку контролер рухатиметься лише в одному напрямку – захід. Усі налаштування потенціометра та роботу перемичок слід виконувати при вимкненому живленні контролера та очікуванні 20 секунд, поки конденсатори розрядяться!

.

Діапазон руху схід-захід регулюється механікою системи і кінцевими вимикачами приводу, не перестарайтеся, щоб уникнути ситуації, коли, наприклад, вранці було хмарно і, звичайно, контролер залишився в східному положенні. а пізно вдень вийде сонце, але через те, що встановлений кут занадто великий, контролер не зможе це помітити. Кут огляду освітлення становить приблизно 60-70 градусів від осі діафрагми. Кінцеві вимикачі необхідні для зупинки приводу в крайньому східному і західному положеннях.

Контролер також має датчик сутінків (ФР фоторезистор). Незалежно від того, чи чекає контролер перепаду освітленості датчика або в разі руху актуатора, при виявленні сутінків контролер піде в паркінг - увімкне рух на схід до кінцевого вимикача актуатора (ранок). положення на схід). Час паркування становить максимум 6 хвилин (час безпеки), тому механіку та привод потрібно вибрати так, щоб завершити повний рух із заходу на схід менш ніж за 6 хвилин. Паркування сигналізується включенням LED1 і швидким миганням LED3. Поріг спрацьовування сутінкового вимикача можна певною мірою встановити за допомогою потенціометра P2. Після паркування в східному положенні контролер чекає світанку, цей стан сигналізується коротким спалахом діода LED3 приблизно кожні 2-3 секунди. Коли настане світанок, контролер знову почне стежити за рухом сонця.

Технічні дані:

- 12VDC (11-13VDC) живлення контролера

- струм споживання в режимі очікування до 20мА і при включеному реле до 100мА

- джерело живлення для приводів максимум 50В 4А

- розмір корпусу 8х8 см, висота 6см

.

КОНТРОЛЕР В ГЕРМЕТИЧНОМУ КОРПУСІ, ГОТОВИЙ ДО ВСТАНОВЛЕННЯ.

.

НОВІ ТОВАРИ,

ГАЛЕРЕЯ:

Контролер абсолютно новий.
