Набір - фотоелектричний щит поверхневого монтажу, одна струна, 1000В DC 32A IP65

Код товару: АПВ-РПВ-1-12

Захист фотоелектричних установок від перевантажень і коротких замикань у фотоелектричних системах постійного струму. Повністю підключений, готовий до підключення.

• Виріб підключається за допомогою сонячних кабелів 6,00 мм2 і LGY відповідно до стандартів.
• Розподільний пристрій має кабельні вводи та роз’єми MC4.
• Можливість безпечної заміни зношеної варисторної вставки без відключення пристрою.

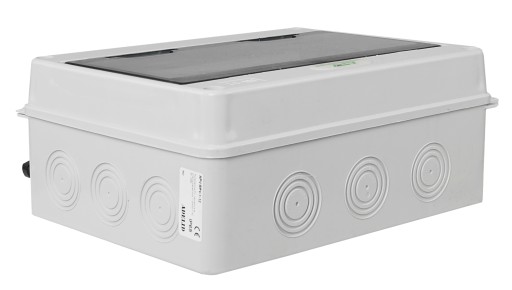

• Корпус розподільного пристрою на 12 модулів, поверхневий, IP65, з прозорими дверцятами.

У набір входить:

• 1x герметичний корпус для поверхневого монтажу, 12 модулів, з прозорими дверцятами та планкою N+PE, рейкою TH35,
• 1x розрядник APV, 3P клас C [T2], 1000 В постійного струму, 32 A,
• 1x плавкий перемикач APV 2P 10x38 1000V DC, з двома плавкими вставками,
• 1x OPX 4P фільтр перенапруги, клас C,
• 1x WN6 3P автоматичний вимикач, "C" 16A
• 2x кабельний сальник PG 11, для кабелю 5-10 мм,
• 2x кабельний сальник PG 16, для кабелю 10-14 мм,
• 2x роз'єм MC4,
• 4x гумова кришка

Розподільний пристрій підключений і готовий до підключення до мережі.

• Очистити попередній перегляд статусу,
• Легкий доступ і заміна зношених варисторних вставок без відключення пристрою.
• Ідеальний комплект для фотоелектричної мережі.

Характеристики корпусу ABS:

• Ступінь захисту: IP65,
• Кількість модулів: 12,
• Обладнання: TH35, рейки Z+N та кріпильні гвинти,
• Монтаж: накладний,
• Двері: на петлях вліво, прозорі,
• Ослаблення для легкого введення кабелів,
• Білий корпус.
• Розміри: 330 x 260 x 138 мм [ширина x висота x глибина]

Характеристики обмежувачів перенапруги APV 3P класу C [T2] 1000 В постійного струму 32 A

Захист від перенапруги T2 використовується для захисту фотоелектричних установок типу TN, TT від індукованих напруг, напруг комутації та атмосферних факторів.  Оснащені візуальним індикатором роботи (зелений - захист, червоний - немає захисту).

Обмежувачі мають властивості, що полегшують їх установку та експлуатацію.

Технічні дані:

• Клас захисту: T2,
• Кількість полів: 3,
• Необхідний запобіжник: 32A,
• Номінальна напруга Un: 1000 В постійного струму,
• Постійна робоча напруга Uc: 1060 В постійного струму,
• Тестовий струм In: 20kA
• МАКСИМАЛЬНИЙ струм Imax: 40 кА
• Вгору: <3,2 кВ,
• Робоча температура навколишнього середовища: -30/+50°C,
• З'єднання макс.: 35 мм2,
• Розміри: 54x94x62 мм (ширина х висота х глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20
• сертифікат CE

Характеристики 4-полюсного 3-фазного фільтра перенапруги класу C.

Розрядник перенапруги, розрядник блискавки та розрядник перенапруги - це пристрій, призначений для захисту електричного обладнання від перехідних перенапруг, що обмежує тривалість і частоту повторного струму.

Перенапруги можуть виникати, наприклад, при вмиканні або вимиканні ненавантаженої повітряної лінії або при ударі блискавки у повітряну лінію, вони можуть викликати руйнування ізоляції та інших елементів мережі.

Технічні дані:

• Клас захисту: C (II)
• Кількість полів: 4
• Тестовий струм In: 20kA
• Максимальний струм Imax: 40 кА
• Uc: 385 В
• Вгору: <1,2 кВ
• сертифікат CE.

Характеристики вимикача з запобіжниками 2P 10x38 1000V DC

Основа запобіжника оснащена двома плавкими вставками gPV. Для використання в фотоелектричних системах.

Технічні дані:

• Кількість полів: 2,
• Розмір вставки запобіжника: 10,3 x 38 мм,
• Максимальний струм: 32А,
• Максимальна робоча напруга: 1000В,
• Тип напруги: DC,
• Частота: 50/60 Гц,
• Робоча температура: від -25 до 50 °C,
• Розміри: 36x78x60 мм (ширина х висота х глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20,
• сертифікат CE

Характеристики автоматичного вимикача максимального струму 3-х полюсного "С" 16А.

Індекс: WN6 3P C16A

функції:

• Захист ланцюгів від струмів, що виникають при перевантаженні,
• Захист ланцюга від короткого замикання,
• Відключення.

Технічні дані:

• Номінальна напруга: 230/400 В змінного струму,
• Номінальна частота: 50/60 Гц,
• Характеристика відключення: C,
• Номінальний струм (А): 16,
• Кількість модулів: 3,
• Номінальна вимикаюча здатність при короткому замиканні: 6 кА.

сертифікат CE
