Комплект - фотоелектричний розподільчий пристрій поверхневого монтажу, дві струни, 1000В DC 32A IP65

Код товару: APV-RPV-2-12DC

Захист фотоелектричних установок від перевантажень і коротких замикань у фотоелектричних системах постійного струму. Повністю підключений, готовий до підключення.

• Виріб підключається за допомогою сонячних кабелів 6,00 мм2 і LGY відповідно до стандартів.

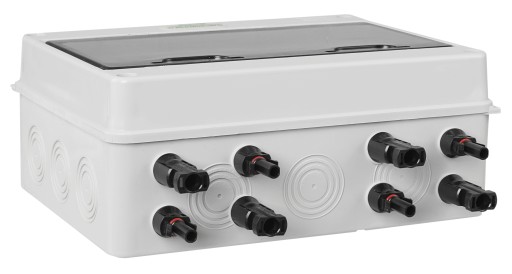

• Розподільний пристрій має кабельні вводи та роз’єми MC4.
• Можливість безпечної заміни зношеної варисторної вставки без відключення пристрою.
• Корпус розподільного пристрою на 12 модулів, поверхневий, IP65, з прозорими дверцятами.

У набір входить:

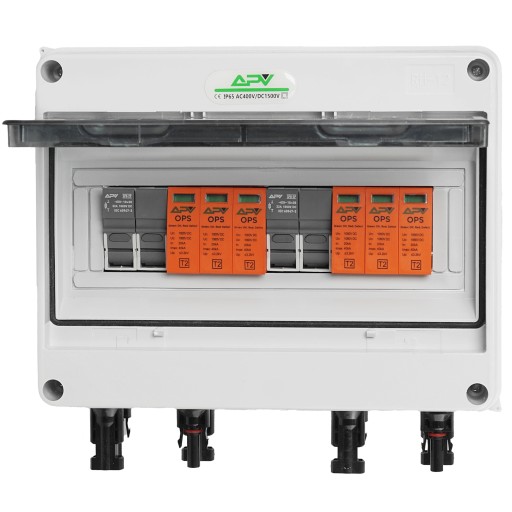

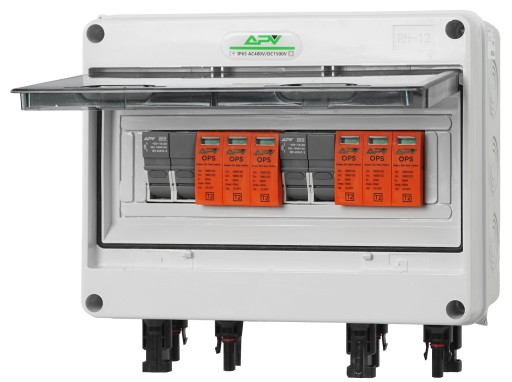

• 1x герметичний корпус для поверхневого монтажу, 12 модулів, з прозорими дверцятами та планкою N+PE, рейкою TH35,
• 2x APV розрядник перенапруги, 3P клас C [T2], 1000V DC, 32A,
• 2x APV 2P 10x38 1000V DC перемикач з запобіжниками, з чотирма плавкими вставками,
• 2x кабельний сальник PG 11, для кабелю 5-10 мм,
• 4x роз'єм MC4,
• 2x гумова кришка.

Щит підведений і готовий до підключення до мережі.

• Очистити попередній перегляд статусу,

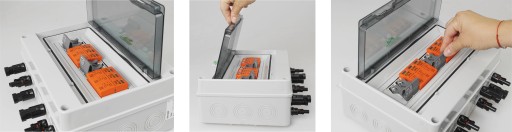

• Легкий доступ і заміна зношеної варисторної вставки без відключення пристрою.
• Ідеальний комплект для фотоелектричної мережі.

Характеристики корпусу ABS:

• Ступінь захисту: IP65,
• Кількість модулів: 12,
• Обладнання: TH35, рейки Z+N та кріпильні гвинти,
• Монтаж: накладний,
• Двері: на петлях ліва або права, прозорі,
• Ослаблення для легкого введення кабелів,
• Білий корпус.
• Розміри: 330 x 260 x 138 мм [ширина x висота x глибина]

Характеристики обмежувачів перенапруги APV 3P класу C [T2] 1000 В постійного струму 32 A

Захист від перенапруги T2 використовується для захисту фотоелектричних установок типу TN, TT від індукованих напруг, напруг комутації та атмосферних факторів.  Оснащені візуальним індикатором роботи (зелений - захист, червоний - немає захисту).

Обмежувачі мають властивості, що полегшують їх установку та експлуатацію.

Технічні дані:

• Клас захисту: T2,
• Кількість полів: 3,
• Необхідний запобіжник: 32A,
• Номінальна напруга Un: 1000 В постійного струму,
• Постійна робоча напруга Uc: 1060 В постійного струму,
• Тестовий струм In: 20kA
• МАКСИМАЛЬНИЙ струм Imax: 40 кА
• Вгору: <3,2 кВ,
• Робоча температура навколишнього середовища: -30/+50°C,
• З'єднання макс.: 35 мм2,
• Розміри: 54x94x62 мм (ширина х висота х глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20
• сертифікат CE

Характеристики плавких вимикачів 2P 10x38 1000V DC

Основа запобіжника оснащена двома плавкими вставками gPV. Для використання в фотоелектричних системах.

Технічні дані:

• Кількість полів: 2,
• Розмір вставки запобіжника: 10,3 x 38 мм,
• Максимальний струм: 32А,
• Максимальна робоча напруга: 1000В,
• Тип напруги: DC,
• Частота: 50/60 Гц,
• Робоча температура: від -25 до 50 °C,
• Розміри: 36x78x60 мм (ширина х висота х глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20,
• сертифікат CE
