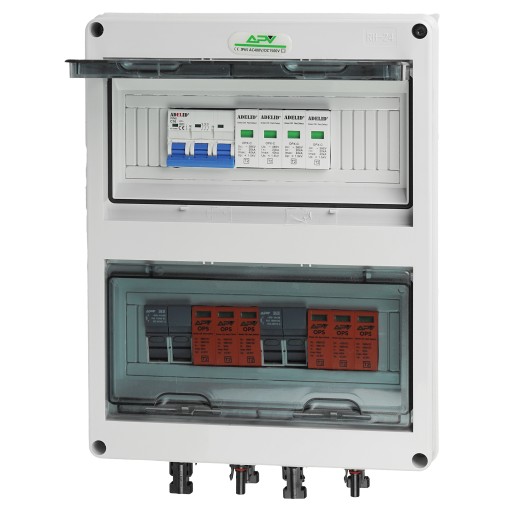

Комплект - фотоелектричний розподільний пристрій поверхневого монтажу, дві струни, 1000В DC 32A IP65, корпус ABS, прозорі двері.

Код товару: АПВ-РПВ-2-24

Захист фотоелектричних установок від перевантажень і коротких замикань у фотоелектричних системах постійного струму. Повністю підключений, готовий до підключення.

• Виріб підключається за допомогою сонячних кабелів 6,00 мм2 і LGY відповідно до стандартів.
• Розподільний пристрій має кабельні вводи та роз’єми MC4.
• Можливість безпечної заміни зношеної варисторної вставки без відключення пристрою.
• Корпус розподільного пристрою на 24 модулі, поверхневий, IP65, з прозорими дверцятами. Можливість перестановки дверей за потреби. Закривається на дві блискавки.

У набір входить:

• 1x герметичний поверхневий корпус, 24 модулі, з прозорими дверцятами та планками N+PE, рейка TH35,
• 2x APV розрядник перенапруги, 3P клас C [T2], 1000V DC, 32A,
• 2x запобіжник APV 2P 10x38 1000V DC,
• 4x запобіжники APV 10x38,
• 1x OPX 4P фільтр перенапруги, клас C,
• 1x WN6 3P автоматичний вимикач, "C" 16A
• 8x роз'єм MC4,
• 1x монтажний комплект,
• 4x кабельні вводи.

Розподільний пристрій підключений і готовий до підключення до мережі.

• Очистити попередній перегляд статусу,
• Легкий доступ і заміна зношених варисторних вставок без відключення пристрою.
• Ідеальний комплект для фотоелектричних мереж

Характеристики корпусу ABS:

• Колір товару: світло-сірі, темно-сірі двері,
• Колір RAL: 7035,
• Тип: поверхневий, герметичний,
• Кількість рядів: 2,
• TH35 (DIN) рейка: 2x12,
• Термінали PE/N: так,
• Тип дверей: прозорі, тоновані,
• Кількість дверей: 1,
• Тип замка: пластиковий замок,
• Запечатується: так,
• Тип матеріалу: акрилонітрил/стирол/акрилат (ASA) без галогенів,
• Кількість модулів 18 мм: 24,
• Стійкість до ультрафіолету: так,
• Робоча температура: -25°C ÷ +60°C,
• Сертифікати: CE, RoHS,
• Стандарти: EN 60670, EN 62208.

РОЗМІРИ КОРПУСУ:

• висота: 384 мм
• ширина: 319 мм
• глибина: 144 мм

Захист від перенапруг T2 використовується для захисту фотоелектричних установок - типів TN, TT, від індукованих напруг, напруг комутації та напруг, спричинених атмосферними факторами.

Оснащені візуальним індикатором роботи (зелений – захист, червоний – захист відсутній).

Обмежувачі мають властивості, що полегшують їх установку та експлуатацію.

Розрядники мають контрольні контакти для контролю за станом вставок. Протектори можуть працювати як з підключеними контактами, так і без них.

Технічні дані:

• Клас захисту: T2,
• Кількість полів: 3,
• Необхідний захист - 32А,
• Номінальна напруга Un - 1000V DC,
• Постійна робоча напруга Uc - 1060V DC,
• Тестовий струм In: 20kA
• Максимальний струм Imax: 40 кА
• Вгору: <4,0 кВ,
• Робоча температура навколишнього середовища: -30/+50°C,
• З'єднання макс.: 35 мм2,
• Розміри: 54x94x62 мм (ширина х висота х глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20,
• сертифікат CE

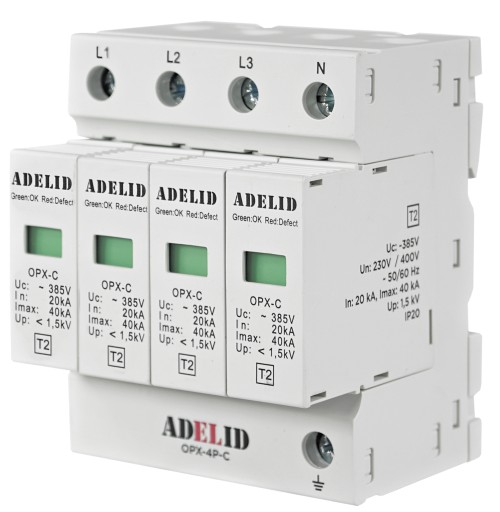

Характеристики 4-полюсного 3-фазного фільтра перенапруги класу C.

Розрядники типу 2 (раніше клас C) захищають електричну установку від впливу перенапруги, що є результатом непрямих розрядів блискавки або комутаційних процесів в електричній мережі. В першу чергу йдеться про ввімкнення електричних пристроїв, таких як двигуни, трансформатори чи зварювальні апарати. Ці розрядники також знижують перенапруги, які виникають в результаті спрацьовування пристроїв захисту установки.

Технічні дані:

• Клас захисту: C (II),
• Кількість полів: 4,
• Тестовий струм In: 20kA,
• Максимальний струм Imax: 40 кА,
• Uc: 385 В,
• Вгору: <1,5 кВ,
• сертифікат CE,
• Сертифіковано EN-61643-11.

Характеристики плавких вимикачів 2P 10x38 1000V DC

Основа запобіжника оснащена двома плавкими вставками gPV. Для використання в фотоелектричних системах.

Технічні дані:

• Кількість полів: 2,
• Розмір вставки запобіжника: 10,3 x 38 мм,
• Максимальний струм: 32А,
• Максимальна робоча напруга: 1000В,
• Тип напруги: DC,
• Частота: 50/60 Гц,
• Робоча температура: від -25 до 50 °C,
• Розміри: 36x78x60 мм (ширина х висота х глибина),
• Кріплення: 35 мм рейка,
• Герметичність: IP20,
• сертифікат CE

Характеристики автоматичного вимикача максимального струму 3-х полюсного "С" 16А.

Індекс: WN6 3P C16A

функції:

• Захист ланцюгів від струмів, що виникають при перевантаженні,
• Захист ланцюга від короткого замикання,
• Відключення.

Технічні дані:

• Номінальна напруга: 230/400 В змінного струму,
• Номінальна частота: 50/60 Гц,
• Характеристика відключення: C,
• Номінальний струм (А): 16,
• Кількість модулів: 3,
• Номінальна вимикаюча здатність при короткому замиканні: 6 кА.

сертифікат CE

-
