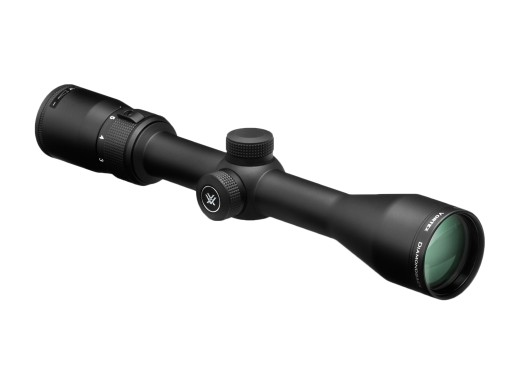

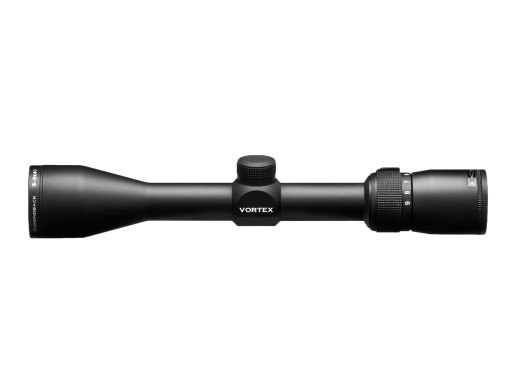

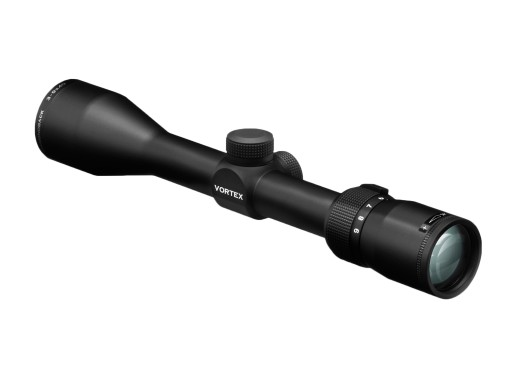

Оптичний приціл Vortex Optics Diamondback 3-9x40

Diamondback 3-9x40 — це приціл, який добре працюватиме під час полювання на велику дичину. Характеризується універсальністю в плані використання на будь-яких видах мисливської зброї.

Серія прицілів Diamondback — це безліч інноваційних рішень. Ці приціли повністю виготовлені з анодованого дюралюмінію, завдяки чому вони надзвичайно стійкі до пошкоджень і практично нечутливі до віддачі зброї. Крім того, використання аргону робить ці телескопи водонепроникними та захищеними від запотівання. Завдяки багатошаровій оптиці зображення, отримане через них, є винятково чітким і чітким.

Прицільна сітка Dead-Hold BDC (варіант), яка використовується в прицілі, полегшує корекцію пострілу та позбавляє від необхідності робити подальші корекції. Призначений для полювання на різних дистанціях, де ключову роль відіграє необхідність тривалого прицілювання.

ТЕХНІЧНІ ДАНІ

ТЕХНІЧНІ ДАНІ

Основна інформація

Заправний газ аргон

Корекція діоптрій [±] 5

Лінійне поле зору на 100 м [м] 14,9-4,9

Відстань від ока [мм] 84

Відсутнє підсвічування візирної сітки (прицільної сітки).

Збільшення [×] 3-9

Регулювання паралакса [м] 100

Тип прицільної сітки: V-Plex MOA, Dead-Hold® BDC MOA

Баштовий тип обличчям вниз

Додаткові дані

Максимальне регулювання по вертикалі (по висоті) [MOA] 7

Максимальне горизонтальне регулювання (повітряний потік) [MOA] 70

Повне зміщення обертання [MOA] 15

Поступове регулювання [MOA] 1/4

Застосування (призначення)

полювання,

тактичний

Розміри

Загальна довжина [мм] 297

Вага [г] 408

Діаметр лінзи [мм] 40

Діаметр трубки [мм] 25,4 мм (1″)

В комплекті

Складові частини телескопічного набору

гарантія виробника,

інструкція дистриб'ютора,

інструкції виробника,

скляні кришки,

серветка для чищення оптики,

телескоп

Гарантія

Гарантійний термін Vortex Optics lifetime VIP warranty*

Інформація про виробника

Виробник: Vortex Optics, США

ТЕХНІЧНІ ДАНІ ВАРІАНТУ

Інформація про виробника

Символ виробника 186

EAN 875874001138

Продукт, який ви хочете придбати, є продуктом подвійного використання.

Відповідно до чинного законодавства, товари стратегічного значення підлягають керівним принципам, описаним у постановах, а в Європейському Союзі вони регулюються в основному Директивою Ради (ЄС) № 428/2009 від 5 травня 2009 року про встановлення режиму Співтовариства для контролю за експорт, передача, посередництво та транзит товарів подвійного призначення. Щоб надіслати цей продукт, нам потрібна виписка такого змісту, надіслана нам після покупки через вкладку «запитати про покупку» або у відповідь на повідомлення, яке ми автоматично надсилаємо після покупки.

«Я заявляю, що я є отримувачем і кінцевим користувачем товарів подвійного призначення (введіть код виробника, наведений тут у параметрах), призначених для цивільного використання відповідно до їх цільового призначення».

Замовлення без зазначеної вище декларації не відправляються.
