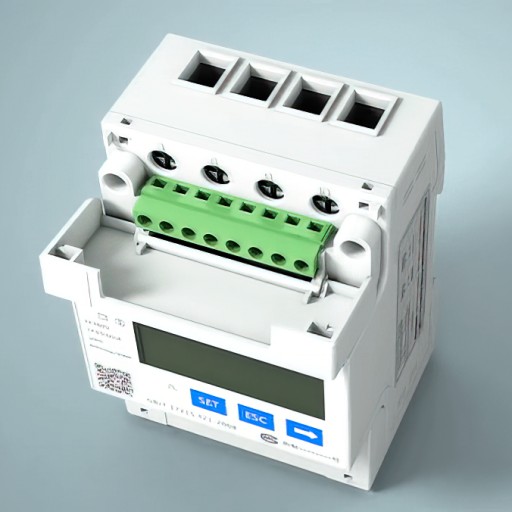

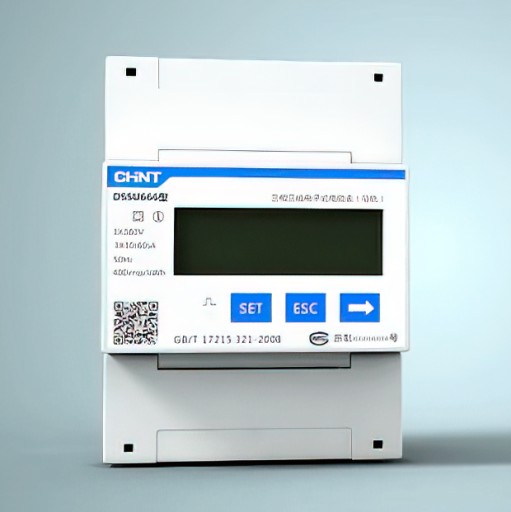

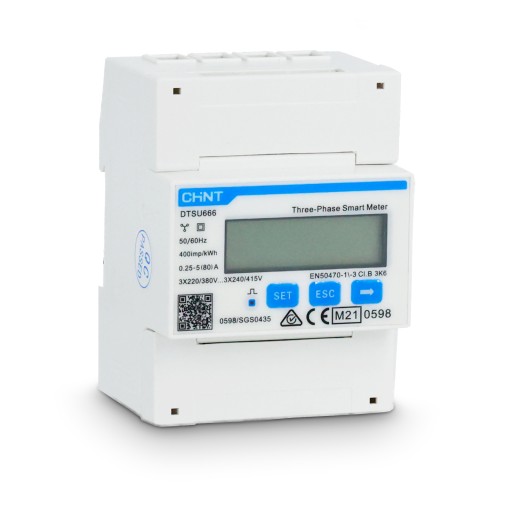

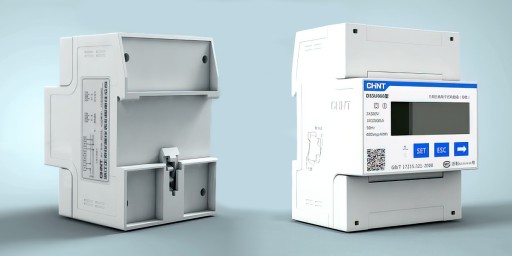

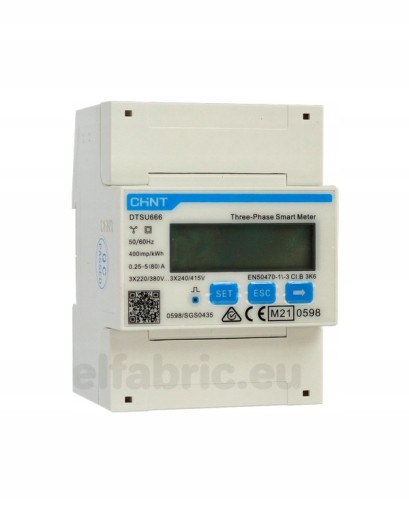

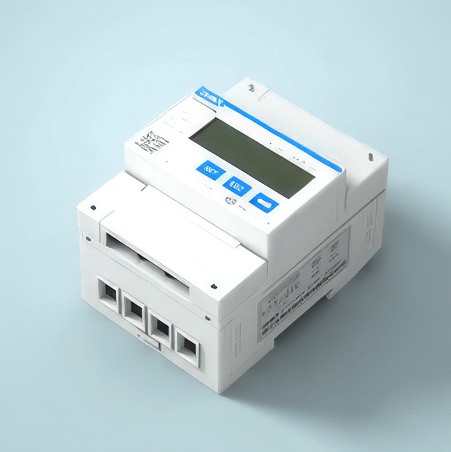

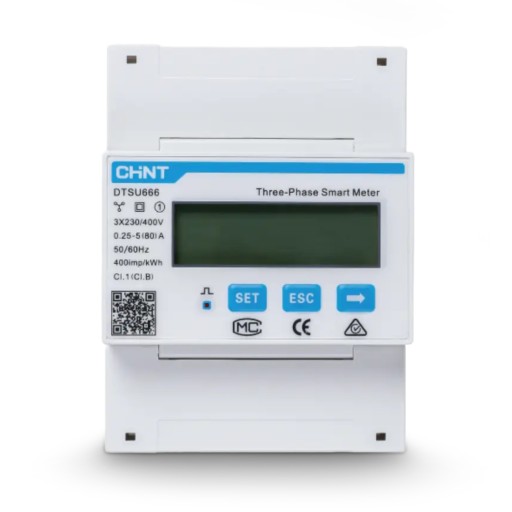

Предметом пропозиції є Chint DTSU666 Modbus 0.25-5(80)A - двонаправлений чотириквадрантний лічильник-аналізатор, оснащений портом RS-485 і протоколом Modbus-RTU (посібник польською мовою можна знайти в розділі «Доп. інформація).

Лічильник пропонує вимірювання:

• напруги
• течії
• миттєва активна потужність
• миттєва реактивна потужність
• повна активна потужність

Він має конфігуровані виходи для активної або пасивної енергії та вихід RS-485 з протоколом Modbus-RTU. Він може використовуватися для моніторингу споживаної та подається в мережу енергії, ємнісної та індуктивної реактивної енергії, а також для моніторингу інших параметрів мережі при підключенні.

Пристрій вимірює та передає інформацію про такі параметри, як:

• напруга (В)
• частота (Гц)
• струм (A)

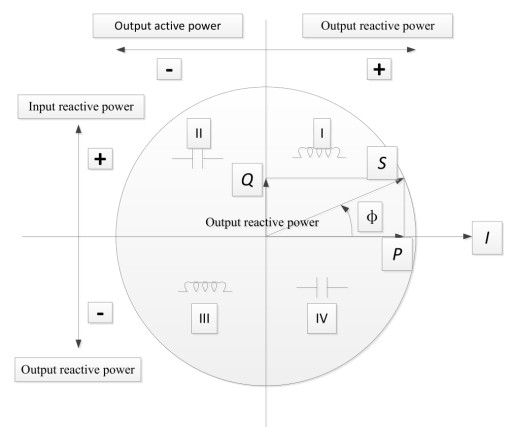

• енергія в чотирьох квадрантах (кВт·год/кВАр·год)
• введено в мережу (експорт)
• завантажено (імпорт)
• ціле

Сумісність

Лічильник працює з інверторами FoxEss, Deye (перевірено Deye SUN-12K-G03), Sofar Solar (SofarSolar KTLX G3) та системою Hoymiles (пишіть перед підключенням лічильника та вводьте серійні номери - ми надішлемо інструкцію як це зробити це правильно), інтеграція також доступна з Domoticz (плагін DTSU666-Modbus доступний на github). Лічильник можна легко зчитувати за допомогою різних типів пристроїв із портом RS485, таких як Raspberry PI (з адаптером USB-RS485), термінал PVM, комп’ютер (з адаптером USB-RS485) тощо. Якщо вам потрібна допомога з інтеграцією з ваша система, пишіть, постараємося допомогти.

Увага!!! Лічильник не працює з інверторами Huawei, оскільки це не лічильник версії -H із програмним забезпеченням, призначеним для Huawei. У такому випадку ми рекомендуємо заміну, тобто наш комплект MBtranslator. Іншим рішенням є лічильник DTSU666 і додатково PVMterminal, який можна використовувати для моніторингу як параметрів генерації, так і робочих параметрів інвертора Huawei, а також параметрів енергії та робочих параметрів, виміряних лічильником DTSU666.

Можливі застосування

Лічильник можна використовувати в різних системах управління енергією, таких як моніторинг споживання енергії в будинках, громадських будівлях, на заводах та інших промислових об'єктах. Його також можна використовувати в системах відновлюваної енергії, таких як сонячні та вітрові електростанції, для моніторингу виробленої енергії та подачі її в мережу.

Комунікаційні можливості пристрою забезпечують легку інтеграцію з існуючими системами, а його точність і надійність роблять його придатним для професійного та домашнього використання.

Технічні дані

Вимірювальні входи:

• 4-контактний для кабелю перерізом 16 мм2

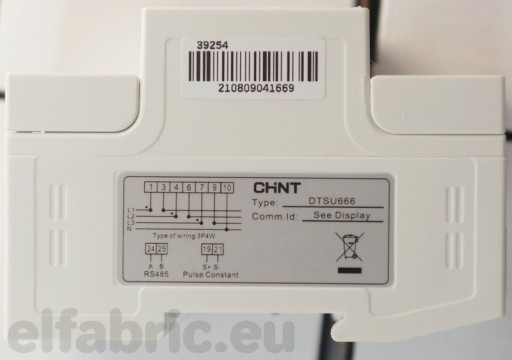

• вимірювання в однофазних двопровідних, трифазних трифазних (3Ф3П) і чотирьохпровідних (3Ф4П) установках,
• максимальний струм 80А

Основні технічні дані:

• Вихід RS-485, протокол Modbus-RTU
• Імпульсний вихід: програмується для встановлення імпульсів, що відповідають кВт-год або кВА-год.

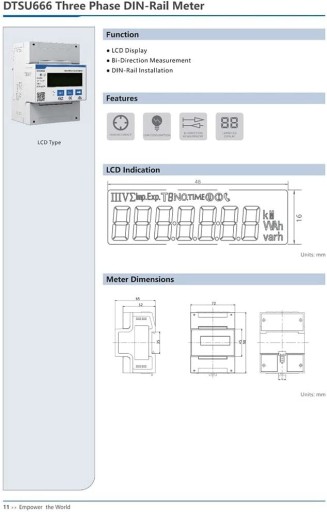

• Розміри: вкл. напруги, струми, активна та реактивна потужності, коефіцієнти потужності по окремих фазах, експорт/імпорт активної енергії, експорт/імпорт реактивної енергії, чотири квадранти, кВт·год/кВАр·год, кВт/кВар, кВА, P, F, PF, V, A.
• РК-дисплей з підсвічуванням
• Точність вимірювання активної енергії (Вт·год): клас 1, клас B EN50470-1/3
• Точність вимірювання реактивної енергії (VArh): 2 клас
• THD: 1% до 31-го
• Сертифікат MID

Інші параметри:

• Нормальна робоча температура від -10 ºC до 45 ºC
• Межі робочої температури від -25 ºC до 75 ºC
• Середньорічна вологість 0-75%, без конденсату

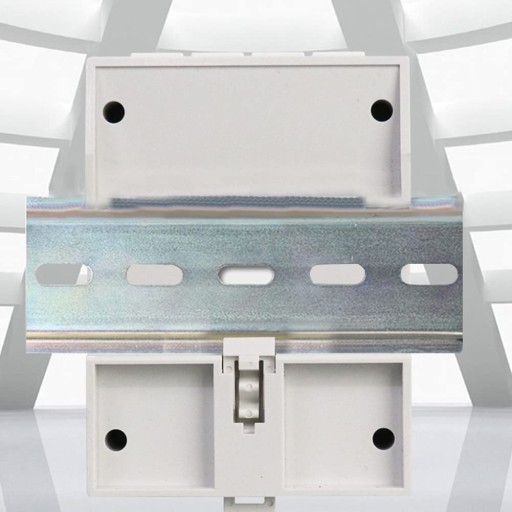

• Монтаж на рейку DIN 43880 (72x94,5 мм)
• РК-дисплей 7 символів, 5,3 мм х 2,8 мм
• Кількість спалахів світлодіода на кВт*год
• RS485, Modbus і DL/T зв'язок
• Ступінь захисту IP54
• Розміри 98 мм х 65 мм х 72 мм
• Вага приблизно 0,4 кг

Лічильники в наявності. При необхідності придбання більшої кількості діють вигідні знижки.
