ЗАХИСТ АКБ 12V 50A - ПОЛЬСЬКИЙ

Захист акумулятора 12V max 50A

.

Характеристики моделі: ПОЛЬСЬКИЙ виріб, має світлодіодний індикатор включення ресивера та аварійну кнопку ввімкнення ресивера. Має невеликі розміри і мінімальне падіння напруги (нижче 0,1В) від акумулятора до навантаження!

.

Управляється сучасним процесором, має затримку вимкнення та регулювання напруги відключення акумулятора.

.

Захист акумулятора 12 В від занадто глибокого розряду.

Захист контролює напругу батареї, щоб вона не розряджалася нижче мінімального порогу (зазвичай 10,5 В). Коли батарея досягає межі напруги цього порогу, захист відключає приймачі від батареї.

Захист звільняє вас від обов'язку постійно стежити за акумулятором, щоб не розрядити його нижче напруги, рекомендованої виробником акумулятора. Батарея, розряджена нижче 10,5 В, втрачає ємність і цикли зарядки

Захист можна використовувати з усіма акумуляторами 12 В (гелевими, свинцевими та ін.).

Максимальний струм, споживаний приймачем від акумулятора 50А.

.

Захист має 4 дроти:

- чорний - мінус блоку живлення для самого захисту

- червоний до плюсового джерела живлення самого захисту

- 2x синій - вихід захисту (вмикає підключений приймач)

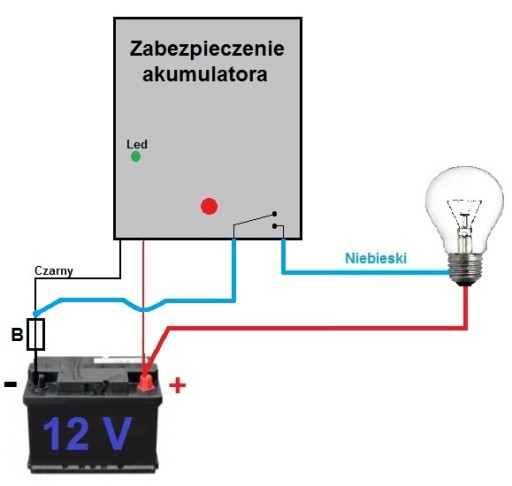

Типове підключення (контроль від плюса) на схемі нижче:

- червоний: акумулятор +12 В

- чорний: - батарея 12 В за запобіжником B

- перший синій: - батарея 12 В позаду запобіжника B

- другий синій: до приймача (плюс контроль)

.

Як видно на схемі, приймач (тут лампочка) постійно підключений до мінуса акумулятора, а плюс контролюється захистом. Запобіжник B слід вибирати залежно від очікуваного навантаження і не повинен перевищувати 50 A (рекомендовано макс. 40 A). Запобіжник слід прикріпити безпосередньо біля клеми акумулятора, а негативні (чорні) дроти запобіжника та приймача слід підключити безпосередньо за ним. Аналогічно плюсові дроти: червоний захисний провід і синій слід з’єднувати між собою тільки на плюсовій клемі акумулятора. Як наслідок, будь-які (навіть незначні) падіння напруги в кабелях від батареї до приймача не призведуть до фальсифікації зчитування напруги батареї захистом. Звичайно, дроти для приймача завжди повинні бути якомога коротшими і з максимально великим перерізом, адекватним струму, який споживає приймач.

Також можна керувати приймачем від мінуса (постійного плюса), як показано на схемі нижче.

У цьому випадку приймач постійно підключений до плюса батареї, а захист вмикає і вимикає його живлення від мінуса. Так само використовуйте запобіжник B і підключіть дроти відповідно до схеми до клем акумулятора.

Принцип дії:

Ми підключаємо приймач, який ми хочемо живити від батареї 12V, до захисту відповідно до схеми вище, а потім підключаємо захист до батареї 12V. Якщо напруга акумулятора вище порогу ввімкнення (зазвичай 13,0 В), захист увімкнеться автоматично. Якщо напруга акумулятора нижча (але вище порогу відключення - зазвичай 10,5 В), захист активується натисканням кнопки. Але якщо напруга батареї нижче порогу відключення і ми спробуємо включити її кнопкою, то захист, звичайно, не включиться і повідомить нас про це подвійним блиманням світлодіода.

З цього моменту приймач живиться від акумулятора. Під час роботи напруга батареї буде падати в міру її розрядки. Коли він опускається нижче порогу відключення (зазвичай 10,5 В), захист відключає приймач (світлодіод згасне), запобігаючи надмірному розрядженню батареї.

.

Захист має затримку вимкнення приймача (приблизно 6 секунд), тобто приймач вимкнеться, коли напруга батареї залишається нижче порогу вимкнення протягом принаймні 6 секунд. Це захищає від випадкового відключення, тому що деякі пристрої (наприклад, двигуни) споживають більший струм під час запуску - напруга батареї тоді може тимчасово "сісти", тому такі короткі (наприклад, 1-2 секунди) зниження напруги батареї не спричинять помилкових відключень захист. Під час відліку часу затримки вимкнення світлодіод повільно блимає.

.

Коли захист відключає приймач, світлодіод вимикається і коротко блимає кожні 5 секунд.

Захист буде знову ввімкнено, коли:

- автоматично, коли напруга акумулятора вище порогу ввімкнення (батарея заряджена або замінена) або

- вручну кнопкою за умови підвищення напруги на цьому акумуляторі вище порогу відключення.

Вмикання кнопкою (аварійне) корисно, коли після того, як батарея розрядилася і ви почекали деякий час (коли батарея деякою мірою відновиться і напруга на ній трохи підвищиться), вам потрібно включити приймач, подавши живлення. це від того ж акумулятора.

Пороги відключення та включення.

Користувач може вибрати поріг вимикання і ввімкнення за допомогою 3 перемичок. Перемички знаходяться під кришкою, відкрутіть кришку (2 шурупа) і при вимкненому живленні акуратно зніміть обрані перемички на свій розсуд.

.

За допомогою перемички «C» встановлюємо поріг спрацьовування:

- встановлена ​​перемичка означає 13.0V

- знята перемичка означає 12,5 В

.

Перемички «A» і «B» використовуються для встановлення порогу відключення і є 4 варіанти вибору напруги відключення:

- відключення при 10,5В (встановлені перемички А і В)

- відключення при 10,8 В (перемичка А встановлена, а В знята)

- відключення при 11,3 В (перемичка B встановлена, а A знята)

- відключення при 11,8 В (зняті перемички A і B)

Варто пам'ятати, що захист має затримку вимкнення (приблизно 6 секунд) і затримку включення (приблизно 2 секунди). Максимальне навантаження становить 50 А, але завжди варто використовувати запас: для резистивних навантажень не менше 10-20%, а для індуктивних навантажень (двигунів і т.д.) 30-50% через більшу миттєве споживання струму при запуску вищевказаних пристроїв.

Технічні дані:

- Джерело живлення 12 В постійного струму (дозволено 9-15 В)

- вибір порогу відключення приймача: 10,5 В / 10,8 В / 11,3 В / 11,8 В

- поріг автоматичного спрацьовування приймача: 12.5В або 13.0В

- можливість ручного аварійного перемикання (як вище в описі)

- максимальний струм споживання приймачем: 50А

- падіння напруги на захисті: нижче 0,1В

- розміри приблизно 6,5 х 5 х 4,5 см

Усі напруги наведені в межах допуску +- 3%

Товар абсолютно новий.

.

Захист поставляється в чорному або світло-сірому корпусі - в залежності від наявності.

.
