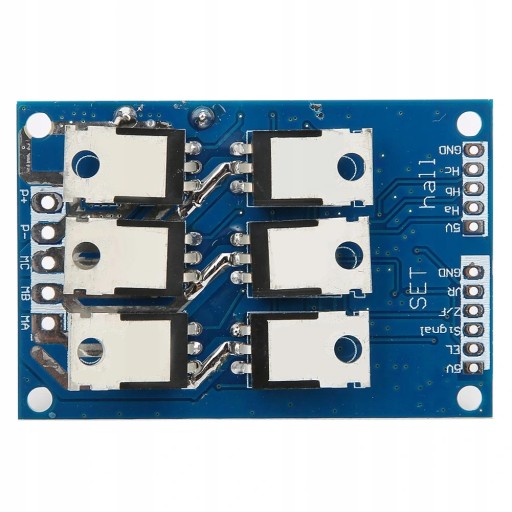

▶️Термінал управління для SET:
1. Методи підключення проводки керування швидкістю двигуна: доступну швидкість системи потенціометра також можна підключити до керування MCU, коли проводка керування потенціометром, середній штифт потенціометра підключений до порту швидкості VR, потенціометр підключений до обох кінців напруги 5 В і GND швидше.
2. Методи підключення проводки керування двигуном: керування також можна підключити до керування MCU, до GND в одному напрямку, а потім до 5 В в одному напрямку.
3. Сигнал швидкості імпульсу: високий і низький вихід. IC не може зрозуміти інформацію, яку запитує клієнт.
4. Входи сигналу Холла: показана схема підключення, одна з яких відповідає HA, HB, HC і на двигуні, джерело живлення 5 В, підключене до двигуна Холла, подає позитивний сигнал, а негативний сигнал GND до мотор-холу. Плата драйвера двигуна 12- Вхідна напруга постійного струму 36 В, джерело живлення VCC позитивне, джерело живлення GND негативне.
5. Методи електропроводки: безщітковий двигун постійного струму для трьох ліній, що відповідає MA/U, MB/V, MC/W
▶️Технічні характеристики:
- 100% нові якісні
- Робоча напруга: DC 12V-36V
- Земля клеми керування GND
- Кінець регулятора VR 0-5 В (відповідає 10% швидкості двигуна -100%)
- Контроль реверсу ZF (підключений до 5 В або заземлення може навантажувати напрямок обертання двигуна)
- M імпульсний вихід тахометра (залежно від кількості полюсів двигуна, що відповідає кількості імпульсів на оборот вихідного числа)
- EL вмикає термінал керування (підключений до 5 В без заземлення, потім 5 В, заземлення двигуна зупиняється)
5V Термінал керування 5V.
ХАЛ для терміналів холу:
Позитивна потужність Холла 5В
Сигнал Ха Холла
Hb сигнал Холла
Сигнал Hc Hall
GND Hall негативний
▶️У пакет входить:

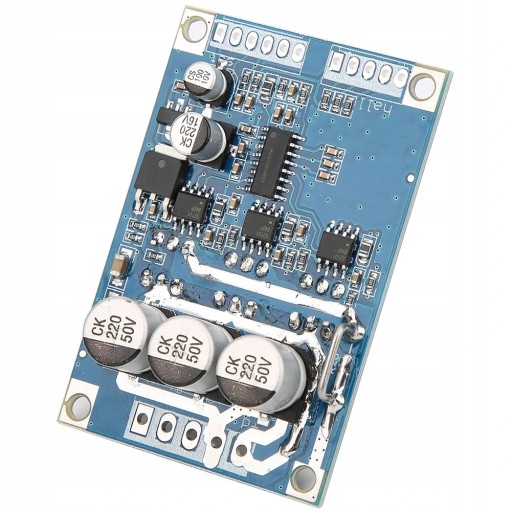

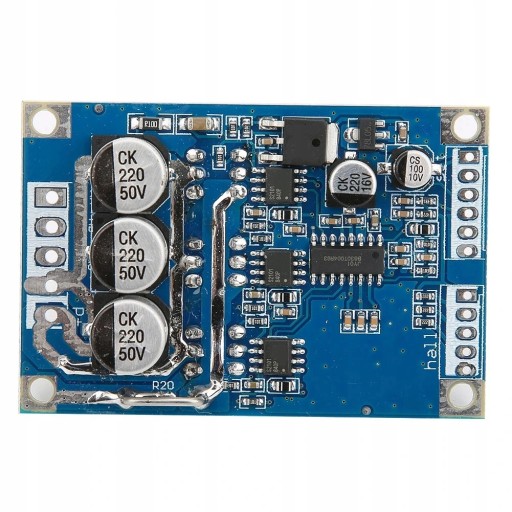

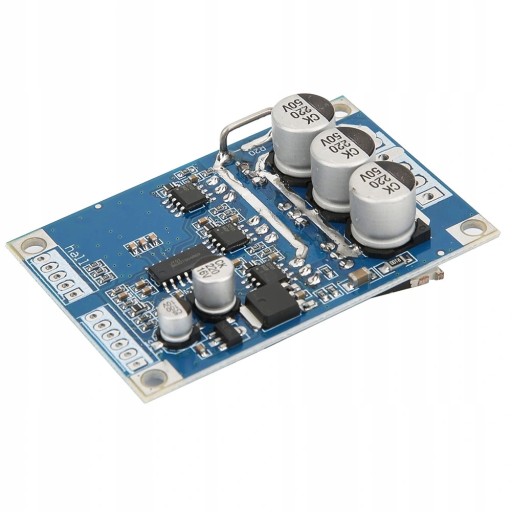

- 1 x 12-36 В 500 Вт Драйвер безщіткового двигуна
▶️Примітка:
1. Якщо порядок рядків неправильний, він не запускається належним чином, струм або інші явища не відкриваються, примусове використання плати приводу згорить!!!
2. Якщо ви використовуєте менше 60 Вт без додаткового радіатора, не забудьте додати більше 60 Вт.
3. Ребра радіатора збільшують продуктивність, не знижуючи занадто високу температуру, вони сяятимуть у разі постійного пошкодження!
4. Розмір радіатора може бути результатом роботи в поганих умовах (рекомендована площа охолодження більше 200 квадратних сантиметрів)!
5. Встановлюючи радіатор, зверніть увагу на ізоляцію задньої панелі модуля 6 MOS-трубки, без ізоляції, прилипне до приводного диска безповоротно пошкоджено! Пропоную додати ізоляційну плівку з обох сторін ізоляційного листа та термопасту!
