РК-КОНТРОЛЕР ВЕЛОСИПЕДА КОНТРОЛЕР 36В 48В 500Вт

функція:

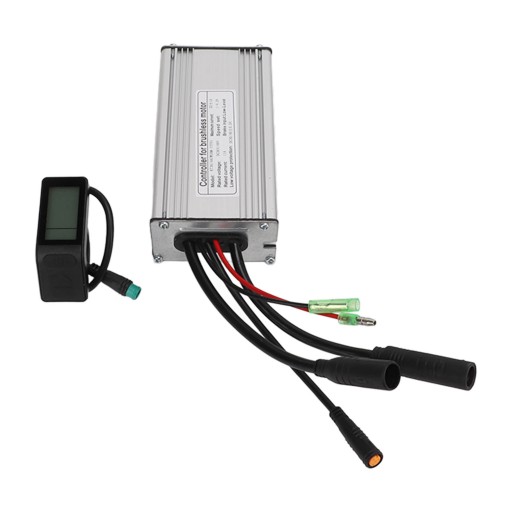

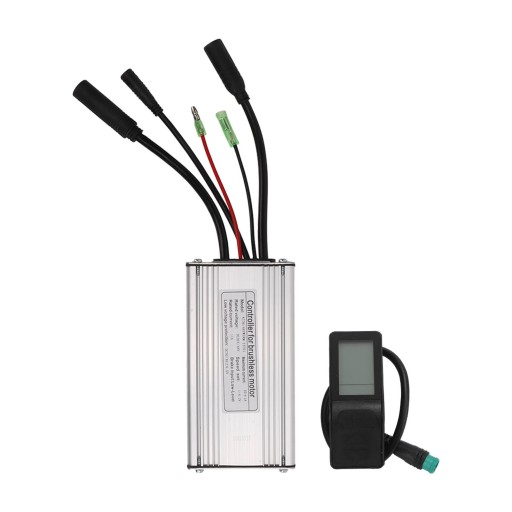

1. Металевий контролер: у корпусі контролера використовується високоякісний метал з алюмінієвого сплаву з пазом, який має хорошу функцію розсіювання тепла та може захистити внутрішню схему, щоб уникнути теплового перевантаження.

2. Лічильник дисплея LCD4: Лічильник дисплея LCD4 може відображати багато корисних даних, ви можете легко переглядати ці дані, такі як дисплей живлення, напруга акумулятора, дисплей підсвічування, дисплей фар, дисплей гальм, швидкість руху, максимальна швидкість, загальна відстань в одну сторону , для знака смуги руху, 6 км/год тягової допомоги, функція круїз-контролю тощо.

3. Простий у встановленні та використанні: набір контролера електродвигуна дуже зручний у використанні, просто дотримуйтеся схеми підключення. Лічильник з LCD дисплеєм легко встановити.

4. Стабільний і чутливий контроль: цей набір контролерів забезпечує стабільний і чутливий контроль швидкості гальмування та зміни напрямку.

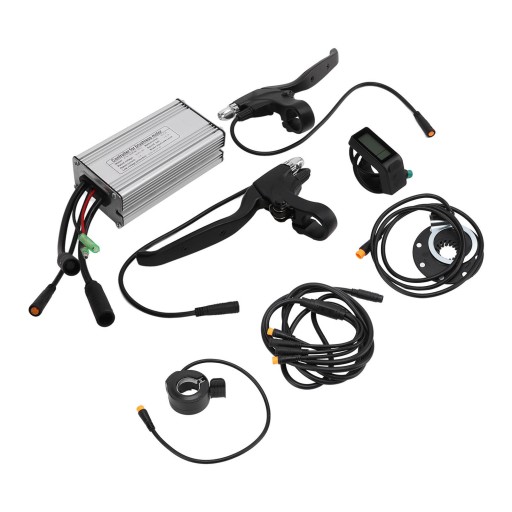

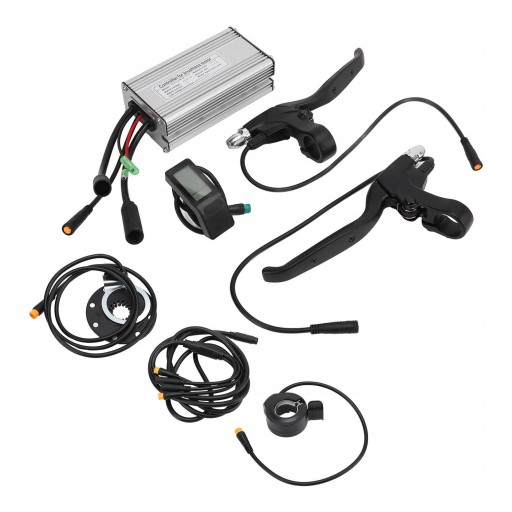

5. Застосування: набір включає повністю водонепроникний контролер KT 22A, дисплей LCD4, дросельну заслінку 130X, датчик посилення потужності 8C, 1 пару гальмівних важелів і кабель від 1 до 4, який підходить для переобладнання електричного велосипеда з безщітковим двигуном 36 В/48 V 500 Вт

Специфікація:

Тип елемента: Комплект контролера електродвигуна

Матеріал: алюмінієвий сплав + пластик

Колір продукту: Як показано на малюнках

Розмір коробки контролера: приблизно 125 x 66 x 39 мм / 4,9 x 2,6 x 1,5 дюйма

Вага продукту: приблизно 989 г / 34,9 унцій

Тип роз'єму контролера: водонепроникний роз'єм

Номінальна напруга контролера: DC 36 В/48 В

Номінальний струм контролера: 11А

Максимальний струм контролера: 22 ± 1A

Налаштування швидкості контролера: 1-4,2 В

Вхід гальма контролера: низький рівень

Захист контролера від низької напруги: DC 30/40 ± 0,5 В

Відповідна потужність двигуна: 500 Вт

Функції лічильника РК-дисплея: кнопка перемикання, кнопка вгору, кнопка вниз, індикатор батареї, знак газу, допомога 6 км/год, знак гальмування, знак круїзу, відстань, загальна відстань, підсвічування та фари, знак допоміжного датчика, максимальна швидкість, швидкість руху (метрична система), напруга акумулятора, відстань (метрична система).

Список пакетів:

1 контролер 22А

1 х дисплей LCD4

1 х інструкція по вимірюванню

1 х дросель

1 x 8C Power Assist Sensor

2 х важіль гальма

1 x 1 до 4 проводів

1 x Керівництво з підключення контролера

Примітка:

1. Його слід використовувати в поєднанні з продуктами, які відповідають протоколу зв’язку.2. Допустіть похибку 1-2 см через ручне вимірювання. Дякую за розуміння.

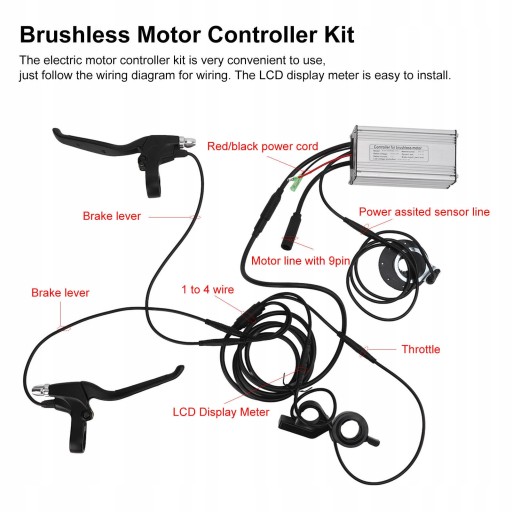

Інструкції з підключення контролера: для реалізації цієї функції контролер можна підключити до відповідного лінійного інтерфейсу; просто визначте проводку відповідно до кольору лінії контролера.1. Чорний одинарний великий кінцевий кабель із 9 контактами: водонепроникний кабель двигуна 2. Червоний і чорний одинарний дріт: кабель живлення 3. Чорний одинарний великий кінцевий кабель із 8 контактним роз’ємом: 1–4 проводки (5-контактний РК-лічильник, дросель, 2 гальма) важіль)4. Чорний одиночний дріт із 3-контактним роз’ємом: Кабель живлення датчика. Повні інструкції див. у посібнику.
