СОНЯЧНИЙ КОНВЕРТЕР

AZO-DIGITAL ECO SOLAR

BOOST MPPT-3000 3.5KW PRO

Конвертер Azo-Digital Eco Solar Boost MPPT-3000 PRO із вбудованим РК-дисплеєм дозволяє безпосередньо використовувати фотоелектричні панелі для живлення нагрівальних пристроїв, таких як електричні котли, радіатори та нагрівальні мати тощо.

Підігрів гарячої води безпосередньо від фотоелектричної установки!!!

Зовнішнє джерело живлення не потрібне.

100% ВІД МЕРЕЖІ

Для роботи системи необхідно підключити відповідну кількість стандартних фотоелектричних панелей (від 4 до 9 панелей з робочою напругою 30-40 В і потужністю 250-330 Вт) або відповідну кількість інших і приймач енергії з потужністю від 200 Вт до 2,5 кВт, наприклад, електричний котел.

Розширена система MPPT

Конвертер ECO Solar Boost PRO оснащений алгоритмом MPPT, який максимізує кількість енергії, отриманої від фотоелектричних панелей, і автоматично регулює потужність нагрівача.

Вбудований РК-дисплей дозволяє контролювати такі параметри:

• Напруга фотоелектричної системи
• струм фотоелектричної системи
• вихідна потужність
• енергії, виробленої за певний день
• енергії, виробленої за попередній день
• загальна кількість енергії, виробленої з моменту першого ввімкнення
• У разі виникнення помилки інсталяції з’явиться відповідне повідомлення

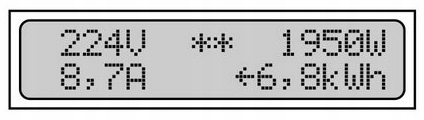

Зручний для читання РК-дисплей з підсвічуванням

Вказує на:

• Напруга установки
• Потужність установки
• Струм в колі
• Енергія, що подається на нагрівач

ТЕХНІЧНІ ПАРАМЕТРИ КОНВЕРТЕРА ECO SOLAR BOOST MPPT-3000

• Вхідна напруга: від 120 до 350 В постійного струму,
• Вихідна напруга: від 120 до 350 В змінного струму,
• Максимальна потужність: 3,5 кВт,
• Функція MPPT: так,
• Підключення фотоелектричних панелей: послідовне або послідовно-паралельне,
• Форма сигналу напруги на виході: модифікований синус,
• Вихід VAC № 1: пріоритет,
• Вихід VAC № 2: залежний,
• Захист від пониження/перевищення напруги: так,
• Тепловий захист: так,
• Захист від перевантаження: так,
• ККД: >96%,
• Охолодження: Активне,
• Роз'єм живлення: роз'єм MC4,
• Вихідна розетка 230 В: 2 x E (зі штифтом),

Умови праці:

• Робоча температура: -25 градусів C ~ +55 градусів C,
• Ступінь захисту: IP21,
• Розміри Д х Ш x висота [мм]: 320 мм x 272 мм x 96 мм,
• Вага [кг]: 4,1 кг

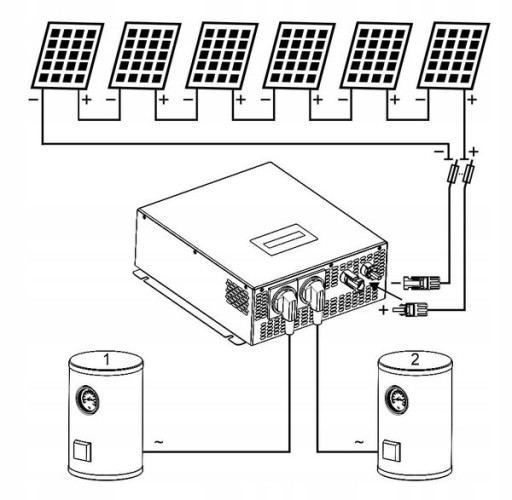

Схема монтажу

Це дозволяє підключити два нагрівальні прилади, наприклад, два котли, один з яких буде нагріватися першим, а другий, коли термостат першого перестане отримувати енергію від перетворювача. Завдяки реалізованій функції MPPT перетворювач автоматично підлаштовується під потужність обігрівача і встановлює свою робочу точку так, щоб енергія, отримана від системи фотоелектричних панелей, була максимальною.

Перетворювач має пріоритетний вихід «1», який завжди має напругу, і залежний вихід «2», який включається, коли на виході «1» не споживається енергія, і вимикається, коли енергія знову береться з виходу «1». .

Це дозволяє підключити два опалювальних прилади, наприклад, два котли, один з яких буде нагріватися першим, а другий, коли термостат першого перестане отримувати енергію від перетворювача GREEN BOOST.

Це дозволяє нагріти два окремих резервуара для води, або, наприклад, розігріти котел, а потім обігріти приміщення електрообігрівачем.

УВАГА:

До виходу перетворювача можна підключати ЛИШЕ резистивне навантаження!

Підключення двигуна, насоса, дрилі, вентилятора, джерела живлення, випрямляча, зарядного пристрою та іншої електроніки може призвести до НЕПОВОРОТНОГО ПОШКОДЖЕННЯ пристрою та ВИНИКНЕННЯ ГАРАНТІЇ!

Перевищення вхідної напруги (350 В) спричиняє НЕОБОРОТНУ ПОШКОДЖЕННЯ перетворювача та становить велику НЕБЕЗПЕКУ.

При підключенні панелей до перетворювача звертайте особливу увагу на ПОЛЯРИЗАЦІЮ напруги живлення. Якщо кабелі під’єднано навпаки, це призведе до НЕОБОРОТНОГО ПОШКОДЖЕННЯ та ВТРАТИ ГАРАНТІЇ.
