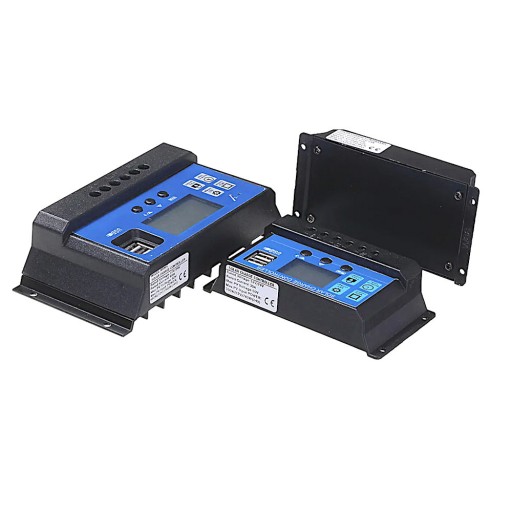

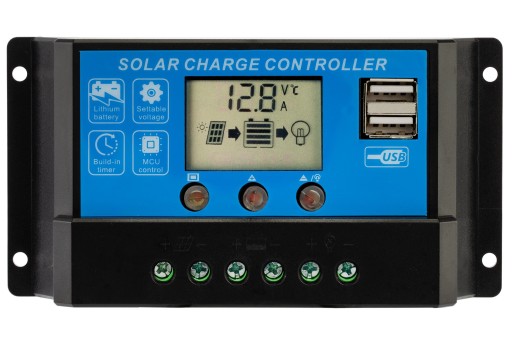

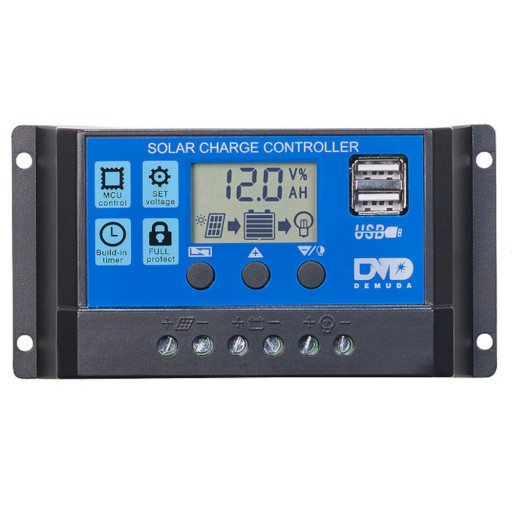

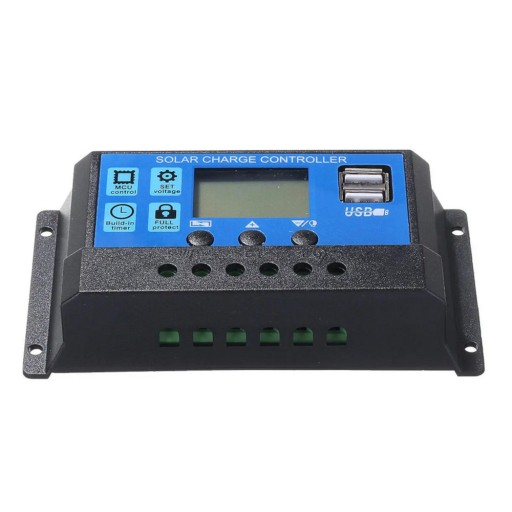

Сонячний контролер заряду 12V 24V PWM 20A

2x USB, LCD

Сонячний контролер використовується для управління роботою автономних фотоелектричних систем. Цей пристрій забезпечує правильні характеристики зарядного струму акумулятора(ів), додатково захищаючи їх від занадто глибокого розряду або перезаряду, що негативно впливає на термін служби акумулятора.

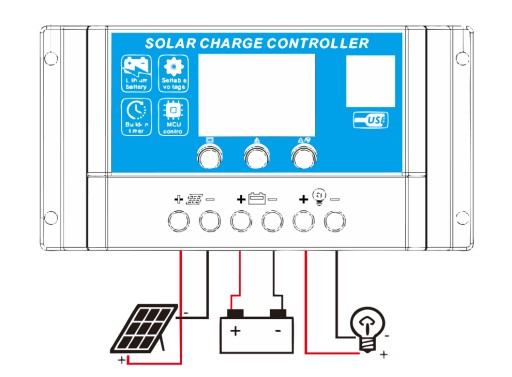

Сонячні контролери SOL можна використовувати для установок із сонячною панеллю та акумуляторами 12 або 24 В.

• Максимальний зарядний струм: 20 А
• Номінальна напруга: 12В/24В
• Максимальна напруга від сонячних батарей: 50В
• Режим зарядки: ШІМ
• Два вбудованих вихідних порту USB
• Простий у використанні РК-дисплей

Основні функції пристрою:

• Автоматичне розпізнавання значення вхідної напруги (12 / 24В)
• Ефективна 3-фазна ШІМ зарядка (широтно-імпульсна модуляція)

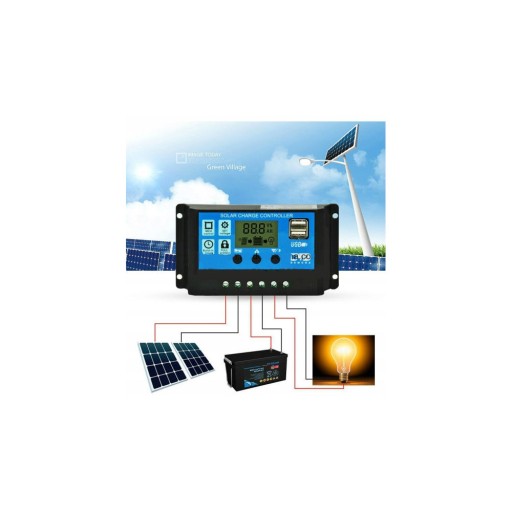

• Контроль рівня заряду акумулятора з можливістю скидання пам'яті вночі (наприклад, для вуличного освітлення)
• Автоматична корекція значень напруги і зарядного струму відповідно до температури навколишнього середовища для продовження терміну служби акумулятора

Безпека використання

За безпечну роботу виробу відповідає ряд засобів захисту, які захищають як підключені пристрої, так і сам регулятор:

• захист від перевантаження
• захист від короткого замикання
• захист від перенапруги
• захист від зниженої напруги
• захист від надмірного перезаряду/розряду акумулятора
• захист від зворотної полярності

Діапазон підтримуваних кабелів

До представленого регулятора можна підключати кабелі перетином від 0,1 до 6 мм². Він підтримує найпопулярніші сонячні кабелі 4 і 6 мм².

До приладу рекомендується підключати кабелі з наконечниками (фото праворуч). У випадку з кабелем 6 мм² це обов'язкова умова.

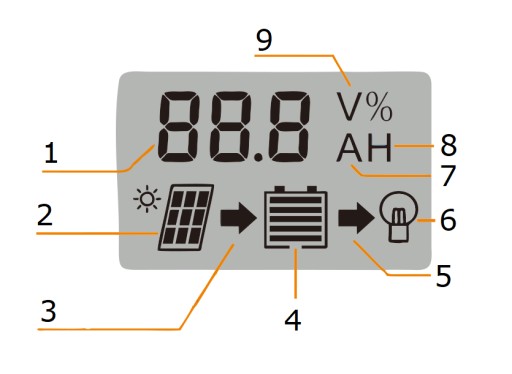

РК-дисплей:

1. Дисплей
2. Сонячна панель
3. Заряджання: увімкнено, резервне копіювання: блимає
4. Акумулятор
5. Вихід
6. навантаження
7. ампер
8. години
9. Напруга

Технічні параметри:

• Напруга системи: 12В/24В
• Максимальна напруга від сонячних батарей: 50В
• Власний робочий струм: ≤ 15 мА
• Максимальний зарядний струм: 20 А
• LVD (Низьковольтне відключення): 10,7 В / 9 В...12 В ; x2 24В
• LVR (перепідключення низької напруги: 12,6 В / 11 В...13,5 В ; 2x 24 В
• Напруга утримання: 13,6 В / 13 В...15 В; x2 24В
• Захист від перезаряду: 16,5 В; x2 для 24В
• Захист від зворотної полярності: ТАК
• Режим зарядки: ШІМ
• Температурна компенсація: -24mV/stC для установки 12V; x2 для 24В
• Робоча температура: -35 градусів С ... +60 градусів С
• Перетин проводки: 28-10 AWG
• Розміри: 133 x 70 x 34 мм
• Вага: 300г
• USB: 2x вбудовані порти 5V/2A
• Символ виробника: 3IPSSOLU20
