У Польщі існує близько 190 операторів розподільчих мереж (DSO), серед яких кілька найбільших і найвідоміших:

• Enea Operator sp.
• Енерга-Оператор SA
• PGE Dystrybucja SA
• Stoen Operator sp. o.
• Tauron Dystrybucja SA

.

Найбільші DSO в Польщі оновили Інструкції з експлуатації та експлуатації системи розподілу (IRiESD) на рубежі 2023/2024, запровадивши обов’язок встановлення додаткового пристрою, який називається інтегратором, у випадку фотоелектричної установки, що складається з кількох інвертор,

Оператори уніфікували текст цього документа, ввівши в п. 9.1 вимогу про використання інтегратора (звичайно, в кожному DSO його назва фігурує в тексті)

.

Згідно з вищезазначеними вимогами фотоелектричний інтегратор повинен приймати зовнішні команди від OSD-пристрою та передавати ці команди всім інверторам, включеним до всієї фотоелектричної установки.

Додатковою вимогою є наявність вхідного порту RS485 інтегратора в місці, що забезпечує легкий доступ для технічних служб DSO, тобто біля лічильника DSO. Це дуже важливо, тому що технічні служби ОСР фактично не мають права заходити в наш будинок, наше майно, наш гараж тощо без нашої згоди, вони можуть лише отримати доступ до свого лічильника, і вони повинні мати доступ до комунікаційного порту. З цієї причини ми можемо встановити сам інтегратор у будь-якому місці нашої власності, але ми повинні переконатися, що порт RS485 підключено до вимірювача OSD.

Щоб зробити цей порт доступним, необхідно підготувати кабелі зв’язку RS485, підключені до інтегратора.

Замість кабелю, який зазвичай важко або навіть неможливо підключити, ми пропонуємо використовувати конвертер RS485 <> 433MHz (посилання на конвертер). Один перетворювач встановлюємо на інтеграторі, другий на OSD лічильнику, готуючи таким чином місце підключення приладів для енергетики.

Наш інтегратор може працювати з усіма інверторами (включаючи гібриди).

Оскільки переважна більшість інверторів, встановлених за останні роки, не підтримують зв’язок через SUNSPEC, нам довелося розробити інший спосіб керування інверторами.

Контроль, а точніше відключення, тому що давайте не хвилюватися, що OSD захочуть обмежити тисячі невеликих установок просьюмерів - вони просто вимкнуть їх....

.

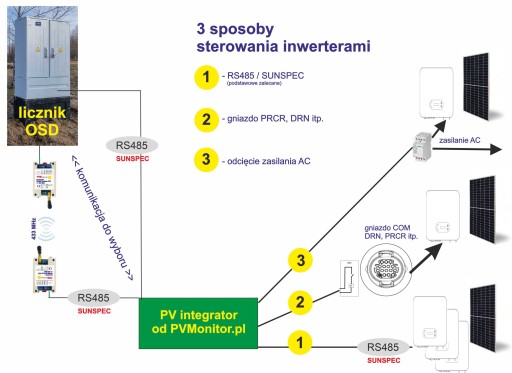

Управління здійснюється декількома способами в залежності від програмного забезпечення та можливостей даного інвертора.

- Управління командами SUNSPEC (через RS485)

- управління через багатоконтактний роз'єм COM (по-різному називається PRCR, DRN і т.д.)

- відключення живлення змінного струму на інвертор через додатковий «інвертований» контактор (тут спеціальні контактори)

Незалежно від методу керування відключенням інверторів, наш фотоелектричний інтегратор повинен бути підключений до каналу зв’язку RS485 з кожним із інверторів, щоб зчитувати основні дані з кожного інвертора. Залежно від типу інвертора, зв'язок через Wi-Fi, кабель або через конвертер RS485<>433MHz.

Якщо інвертор не підтримує зв’язок через RS485, ми, на жаль, не можемо нічого з цим зробити....

.

Варіанти підключення PV Integrator

.

1 - якщо інвертори підтримують зв'язок SUNSPEC (макс. 6 інверторів)

.

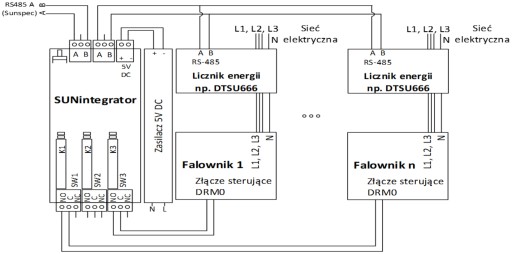

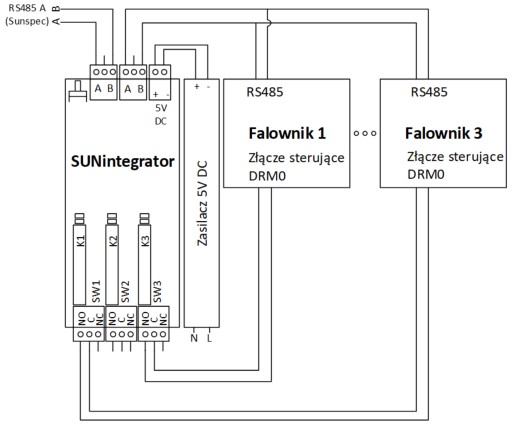

2 - якщо інвертори підтримують зв'язок RS485 і роз'єм DRMO, але не підтримують SUNSPEC (макс. 3)

.

..2a - якщо інвертори НЕ підтримують зв'язок RS485, але мають роз'єм DRMO (макс. 3)

.

..3 - якщо інвертори НЕ підтримують зв'язок RS485 і НЕ мають гнізда DRMO (макс. 3)

- вимкнути можна лише шляхом відключення живлення змінного струму через «перевернутий» контактор, підключений до реле |SW1-3 в інтеграторі

..

.

У набір входить:

- PV Integrator - Sun Integrator - 1 шт

- Джерело живлення на шину 5В - 1 шт

- каталожна картка
