Чому Off-Grid?

Зберігаючи незалежність від електромережі, ви уникаєте хвилювань про можливі збої та невизначеність цін. Встановлення поза мережею не потребує сповіщення або схвалення від енергетичної компанії, що означає, що ваша енергетична свобода починається негайно, без зайвої бюрократії.

У наборі ви отримаєте:

✅ 20 фотоелектричних панелей Jinko Solar 445 Вт, ЧОРНА РАМКА

✅ OFF-GRID сонячний інвертор ESB-15kW-48

✅ Накопичувач енергії BS-5000-48 LiFePO4 5kWh 48V BMS PRO

✅ Комплект сонячних кабелів 6мм2 4х25м

✅ Набір роз'ємів MC4 Multi-contact Staubli

✅ Інструкція з монтажу

Безпека та надійність

Вибір автономної установки означає свідомий вибір автономності. На відміну від мережевих систем, автономні не залежать від коливань в електромережі або її потенційних збоїв.

ЧИМ НАША ПРОДУКЦІЯ ВІДІЗНЯЄТЬСЯ ВІД ІНШИХ АУКЦІОНІВ?

У фотоелектричній промисловості якість компонентів має вирішальне значення для безпеки - погана якість роз'ємів, кабелів і панелей може призвести до пожеж.

Наші системи складаються з панелей відомих виробників, оригінальних конекторів Stäubli та високоякісних кабелів Helukabel, що мінімізує ризик пожежі та підвищує довговічність та ефективність монтажу.

Jinko Solar є провідним виробником фотоелектричних панелей.

Jinko Solar постійно перевіряє ефективність своєї продукції та впроваджує кращі рішення. Завдяки цьому фотоелектричні панелі Jinko вважаються одними з найефективніших (за потужністю) модулів у світі.

✅ Обираючи наш продукт, ви забезпечите собі спокій завдяки використанню компонентів найвищої якості. Інвестуйте в найвищу якість та безпеку!

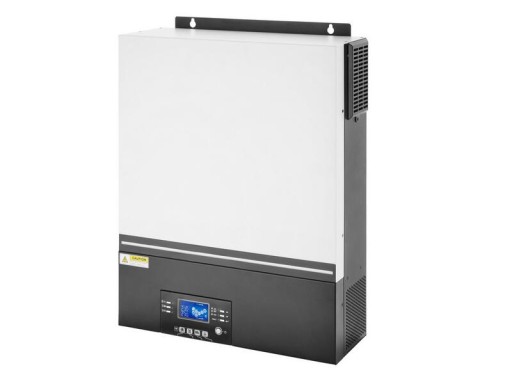

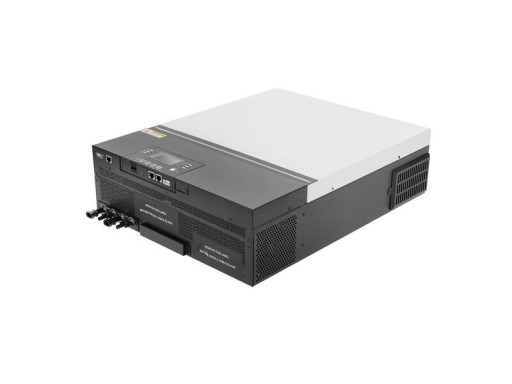

✅ESB 15kW-48 - інноваційний інвертор із економією на фоні

Інвертор ESB 15kW-48 має широкий діапазон вхідної напруги (90-280 В змінного струму) і автоматичне визначення частоти робочої напруги (50 Гц/60 Гц). Це забезпечує гнучкість і плавну адаптацію до різних умов електромережі.

Найголовніше, що відрізняє наш інвертор, - це безперервна потужність 7200 ВА і пікова потужність 15 000 ВА. Його ККД досягає 93%, що гарантує максимальну ефективність і економію електроенергії.

Форма сигналу напруги на виході - це чиста синусоїда, що забезпечує стабільне та безпечне живлення для всіх ваших пристроїв. Час перемикання всього 15 мс - це означає миттєву реакцію на зміну умов, що виражається в безперебійній роботі пристроїв під час відключення електроенергії.

Завдяки підтримці акумулятора 48 В постійного струму інвертор гарантує тривале, надійне живлення навіть у складних умовах. Система зарядки MPPT використовує максимальну потужність фотоелектричних панелей до 8000 Вт (2x4000 Вт), забезпечуючи ефективну та швидку зарядку.

Інвертор ESB 15kW-48 має компактні розміри (150 х 433 х 600 мм) і малу вагу (19,3 кг), що полегшує його установку і транспортування.

Налаштування та керування інвертором доступні за допомогою інтуїтивно зрозумілої панелі керування, яку можна встановити в зручному місці на відстані до 20 м від інвертора.

Ці інтелектуальні пристрої можуть працювати в режимі ДБЖ із заряджанням батареї від фотоелектричних панелей та/або мережі, а також у буферних системах, які живляться лише від фотоелектричних панелей та/або підтримуються енергією від мережі.

Ще однією новинкою в інверторах серії ESB є можливість керувати інвертором за допомогою смартфона та мобільного додатку, який замінює панель керування.

✅ Jinko Solar 445 Вт ЧОРНА РАМКА JKM445N-54HL4R-V - фотоелектрична панель високої потужності

Наша фотоелектрична панель пропонує номінальну потужність Pmax 445 Вт. А з допустимим відхиленням потужності Pmax від 0 до +3%, ви можете бути впевнені, що отримаєте оптимальну продуктивність за будь-яких умов.

ККД модуля становить 22,27% - високий показник, який означає, що панель використовує більше однієї п'ятої сонячної енергії, яка на неї припадає. Це дає вам більше енергії з меншого простору, заощаджуючи місце та ресурси.

Важливо, що наші панелі стійкі до різних погодних умов і екстремальних температур, від -40℃ до +85℃, що забезпечує їх надійність цілий рік.

Панель складається з 108 монокристалічних комірок (2x54). Загартоване скло товщиною 3,2 мм із антибліковим покриттям забезпечує додатковий захист і довговічність. Вага панелі становить лише 22 кг, що робить її легкою в установці та обслуговуванні.

✅ BS-5000-48 LiFePO4 5kWh 48V накопичувач енергії BMS PRO

Акумуляторний модуль BS-5000-48 PRO — це енергетичний банк, призначений для інверторів серії ESB, що живляться від 48 В.

Акумулятор оснащений системою BMS PRO (battery management system), яка спілкується з інвертором і відповідає за безпеку та ефективність використання.

Він дозволяє обмінюватися необхідною інформацією між інвертором і модулем BS шляхом моніторингу роботи окремих комірок, їх напруги, струму і температури.

BMS PRO контролює діапазони напруги елементів, запобігаючи їх надмірному зарядженню або занадто глибокому розряду, щоб продовжити їхній життєвий цикл.

Акумуляторні модулі можна використовувати окремо або з’єднувати паралельно для збільшення ємності накопичувача енергії з можливістю розширення до 10 модулів.

Модуль BS-5000-48 PRO використовує елементи LiFePO4, відомі своєю високою безпекою використання та тривалим терміном служби. Це робить його ідеальним рішенням для людей, які шукають надійне та довговічне рішення для зберігання енергії.

ТЕХНІЧНІ ПАРАМЕТРИ

Інвертор ЕСБ 15кВт-48

ВХІДНІ ПАРАМЕТРИ

• Номінальна вхідна напруга: 230 В змінного струму
• Діапазон вхідної напруги: 90-280 В змінного струму
• Частота робочої напруги: 50 Гц/60 Гц (автоматичне визначення)

ВИХІДНІ ПАРАМЕТРИ

• Вихідна напруга: 230 В змінного струму
• Пікова потужність: 15000VA
• Безперервна потужність: 7200 Вт
• ККД: 93%
• Час перемикання: 15 мс
• Форма сигналу напруги на виході: чиста синусоїда

АКУМУЛЯТОР

• Напруга батареї: 48 В постійного струму
• Напруга зарядки акумулятора: 54 В постійного струму
• Захист від перезаряду акумулятора: 66 В постійного струму

ПОСАДКА

• Тип зарядки: MPPT
• Максимальна потужність PV панелей: 8000 Вт (2x 4000 Вт)
• Діапазон робочої напруги MPPT: 90-450 В постійного струму
• Максимальна напруга ланцюга фотоелектричної панелі: 500 В постійного струму
• Максимальний зарядний струм від PV панелей: 80 А
• Максимальний зарядний струм: 80 А

РОЗМІРИ ВАГА

• Розміри Д х Ш x Висота [мм]: 150 x 433 x 600
• Вага [кг]: 19,3

УМОВИ ПРАЦІ

• Робоча температура: -10°C ~ +50°C
• Вологість: відносна вологість 5%-95% (без конденсації)
• Ступінь захисту (IP): IP21

15 кВт - це максимальна потужність, яку інвертор може взяти з мережі для живлення навантаження. У той же час це максимальна вихідна потужність.

7,2 кВт - це максимальна потужність, яку можна видавати від щитів і живити навантаження. При перевищенні цієї потужності інвертор перемикає навантаження в мережу.

Накопичувач енергії BS-5000-48 LiFePO4 5kWh 48V BMS PRO

• Тип: LiFePO4
• Ємність акумулятора: 5кВт·год
• Номінальний струм розряду: 150 А
• Піковий струм розряду (1 хвилина): 192 А
• Номінальна напруга: 51,2 В постійного струму
• Діапазон робочої напруги: 40-56 В постійного струму
• Струм зарядки: 30 А
• Максимальний зарядний струм: 100 А
• Розміри батареї (ширина х глибина х висота): 55x19x42 см
• Розміри змішувача з монтажною ніжкою (ширина x глибина x висота): 63x19x54 см
• Вага: 48 кг

Вміст упаковки:

• Акумуляторний модуль BS-5000-48 PRO
• Кабелі постійного струму з роз'ємами - сумісні з інверторами ESB-10kW і ESB-15kW
• Кабель RJ45
• Кабель RJ11 + стартова перемичка
• Система ручок і кріплень
• Нижні ніжки кріплення
• Шпильки для кріплення ручок
• Посібник користувача польською мовою

Фотоелектрична панель Jinko Solar 445W BLACK FRAME JKM445N-54HL4R-V

ЕЛЕКТРИЧНІ ПАРАМЕТРИ В НТЦ

• Номінальна потужність (Pmax): 445 Вт
• Напруга в точці максимального живлення (Vmp): 33,2 В
• Сила струму в точці максимальної потужності (Imp): 13,48 А
• Напруга холостого ходу (Voc): 39,59 В
• Струм короткого замикання (Isc): 13,93 А
• ККД модуля при STC (%): 22,27%
• Робоча температура (°C): -40℃~+85℃
• Максимальна напруга системи: 1000/1500 В постійного струму (IEC)
• Максимальний номінальний струм послідовного запобіжника: 25 А
• Допустима потужність: 0~+3%
• Температурні коефіцієнти для Pmax: -0,29%/℃
• Температурні коефіцієнти для Voc: -0,25%/℃
• Температурні коефіцієнти для Isc: 0,045%/℃
• Номінальна робоча температура комірки (NOCT): 45±2℃

ЕЛЕКТРИЧНІ ПАРАМЕТРИ ВНОЧІ

• Номінальна потужність (Pmax): 335 Вт
• Напруга в точці максимального живлення (Vmp): 30,76 В
• Сила струму в точці максимальної потужності (Imp): 10,89 А
• Напруга холостого ходу (Voc): 37,61 В
• Струм короткого замикання (Isc): 11,25 A

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

• Тип комірки: Монокристалічна N типу
• Кількість комірок: 108 (2×54)
• Розміри: 1762×1134×30 мм (69,36×44,65×1,18 дюймів)
• Вага: 22 кг (48,50 фунтів)
• Лобове скло: 3,2 мм, антиблікове покриття, висока пропускна здатність, низький вміст заліза, загартоване скло
• Рама: анодований алюмінієвий сплав
• Розподільна коробка: Ступінь захисту IP68
• Вихідні кабелі: TUV 1×4,0 мм2 (+): 400 мм, (-): 200 мм або нестандартна довжина

SOLARFLEX-X H1Z2Z2 HELUKABEL

• Серія та тип: Кабель сонячний кабель для фотоелектричних установок 1x6 мм2 червоний подвійна ізоляція SOLARFLEX-X H1Z2Z2 HELUKABEL
• Робоча напруга:

  -U0/U 1000/1000 В змінного струму

  -U0/U 1500/1500В постійного струму

  -Um 1800 В постійного струму (максимальна напруга на землю)

• Випробувальна напруга: 6,5 кВА
• Мінімальний радіус вигину: при стаціонарній установці 5 x ∅ кабелю
• Клас СЛР згідно з EN 50575: Dca-s2, d2, a1
• Сертифікат TÜV Rheinland: № R60115689
• Робоча напруга: 1000В
• Кількість робочих проводів: 1
• Перетин робочих провідників: 6 мм²
• AWG/kcmil: 10
• Захисна жилка: Ні
• Екранування: Ні
• Без галогенів: так
• Зовнішній діаметр / В х Ш: 6,2
• Поведінка у разі пожежі: IEC 60332-1-2
• Максимальна робоча температура станції: 90ºC
• Мінімальна робоча температура станції: -40ºC
• Вага 1 м: 0,082 кг
• Вміст міді [кг/км]: 57,6

Multi-Contact, Staubli MC4

• Тип: гніздо MC4
• Розмір проводу сонячної батареї: 4,0 - 6,0 мм² (12 AWG - 10 AWG)
• Розмір гнізда (довжина x Ø): 61 x Ø18,8 мм
• Розміри роз'єму (довжина x Ø): 58 x Ø18,8 мм
• Робоча напруга (IEC 62852): 1000 В постійного струму
• Робоча напруга (2Pfg2330): 1500V DC
• Номінальний струм TÜV (85°C): 39A
• Номінальний струм UL: 30A

Посібник користувача та картку продукту у форматі PDF можна знайти на вкладці нижче.
