Зарядка за допомогою контролера класу MPPT означає до 30% більше енергії!!!

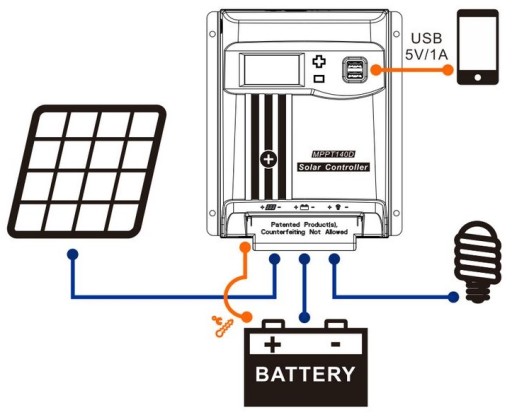

Серія сонячних контролерів SMPPT1 є мікропроцесорними контролерами класу MPPT. Контролери класу MPPT на даний момент забезпечують найвищу продуктивність серед сонячних контролерів на ринку. Пристрої MPPT серії MPPT1 відстежують потужність, вироблену сонячними панелями, і відстежують точки максимальної потужності - значення напруги та струму (V I) - у режимі реального часу, дозволяючи сонячній системі заряджати батарею на максимальній потужності. Контролери призначені для роботи в автономних сонячних установках, керуючи роботою сонячної системи, процесом зарядки та розрядки акумулятора та навантаженням, функціонуючи як ключовий елемент сонячної установки.

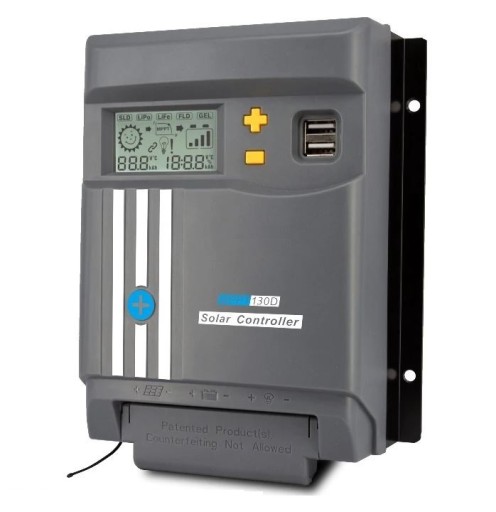

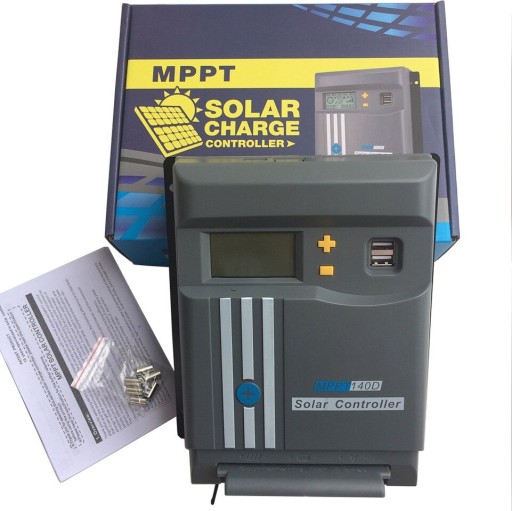

Модель: MPPT 130D - 12/24 30A

Напруга системи: 12 В/24 В (авто)

Максимальний струм заряду/розряду: 30А

Максимальна напруга сонячної панелі: 100В

Тип батареї: кислотні, гелеві, AMG, LifePO4, літій-іонні батареї

Напруга зарядки: попередньо визначені значення + власні налаштування

Напруга USB: 2x 5V, 2A max (два порти USB)

Температурна компенсація -4 мВ/комірка/град

Алгоритми роботи: MPPT, зарядка постійним струмом, зарядка постійною напругою, підтримуюча зарядка (зберігання акумулятора)

Умови експлуатації: температура від -20°C до +55°C; IP 32

Зв’язок  Немає (версія без BT/Wi-Fi)

Максимальна потужність сонячних панелей, які можна підключити до контролерів серії MPPT1:

MPPT110D 10A Макс. вхідна потужність 130 Вт для акумулятора 12 В, 260 Вт для акумулятора 24 В.

MPPT120D 20A Макс. вхідна потужність 260 Вт для акумулятора 12 В, 520 Вт для акумулятора 24 В.

MPPT130D 30A Макс. вхідна потужність 390 Вт для акумулятора 12 В, 780 Вт для акумулятора 24 В.

MPPT140D 40A Макс. вхідна потужність 520 Вт для акумулятора 12 В, 1040 Вт для акумулятора 24 В.

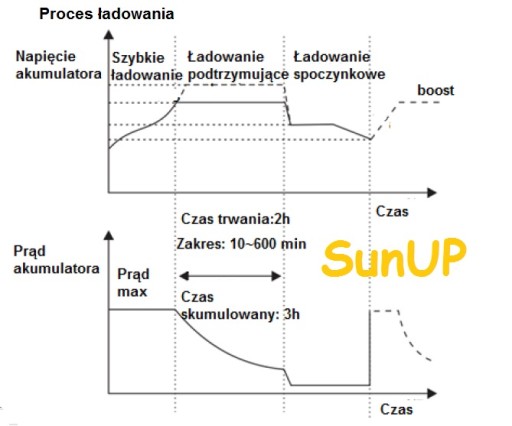

Процес зарядки

1) ШВИДКЕ ЗАРЯДЖАННЯ (MPPT / Bulk): Під час цієї фази циклу заряджання напруга поступово зростає до основного рівня (зазвичай від 14,4 до 14,6 В), тоді як батареї споживають максимальний струм. Після досягнення рівня напруги починається стадія абсорбційного заряду.

2) ІНІЦІЙНИЙ ЗАРЯД: під час цієї фази напруга підтримується постійною протягом визначеного періоду часу (зазвичай годину/дві), тоді як струм поступово зменшується в міру заряджання батарей.

3) ЗАРЯД СРІБЛОМ: після закінчення часу HOLD напруга знижується до плаваючого рівня (зазвичай від 13,4 до 13,7 В), і батареї споживають невеликий струм утримання до наступного циклу.

4. BOOST STAGE – зарядка зі зменшенням зарядної напруги.  в результаті навантаження напруга почне падати нижче порогу підвищення - процес зарядки почнеться заново.

Особливості контролера

• Контролер має програмовану функцію датчика сутінків.
• Контролер має програмовану функцію датчика світла та ранку (можна встановити час роботи навантаження ввечері та вранці, наприклад взимку - єдиний такий контролер на ринку)
• Зарядка методом MPPT - до 30%! вищі врожаї порівняно з методом PMW

Налаштування регулятора:

• Увімкнення/вимкнення приймачів.
• Сутінковий вимикач (вмикання приймачів на заданий час після заходу сонця).
• Програмована затримка активації до 23 годин
• Ранкове робоче навантаження

Захист регулятора:

• Коротке замикання сонячної панелі.
• Перевантаження на стороні приймача.
• Змінена полярність батареї.
• Захист від перегріву.
• Захист від перезаряду
• Захист від надмірного розряду акумулятора
• Електронний запобіжник

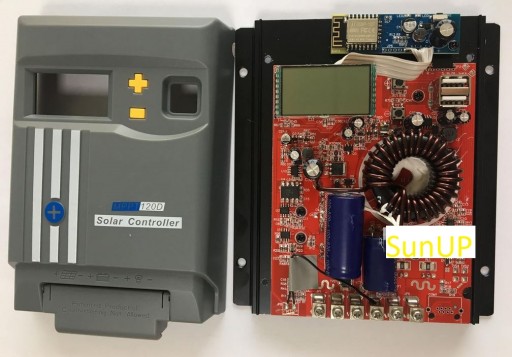

Оснастивши контролер перетворювачами, система перетворює живлення від панелей вищої напруги (у системах 12 В панелі досягають максимальної потужності приблизно при 18 В, а в системах 24 В при 31 В) до нижчої напруги комплекту батарей. Ефективність трансформації DC/DC становить 98%. (точність/ефективність самого відстеження MPPT становить 99%).

Багато інших систем на ринку з маркуванням MPPT на корпусі не мають перетворювача DC/DC. У такому випадку перетворення потужності відбувається з втратами, тим більшими, чим більше «розбіжність» між напругою панелі та напругою акумулятора.

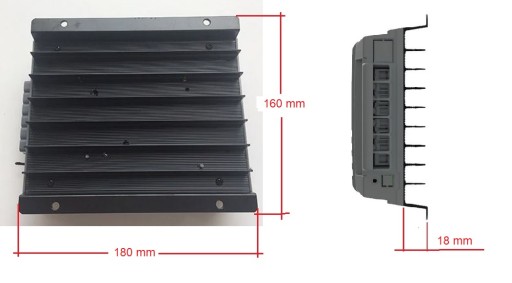

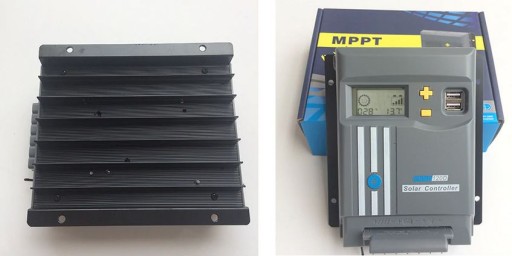

Вартий уваги радіатор - він великий і сильно оребрений - це забезпечує безпроблемний відведення тепла і тривалу роботу під навантаженням.

Коментарі

В Інтернеті з'являються контролери PMW з логотипом MPPT. Ненадійні продавці купують мікросхеми PMW, щоб зменшити витрати на придбання (контролери ШІМ, безумовно, дешевші, ніж MPPT), і продають їх як MPPT. На що звернути увагу при покупці потенційного MPPT контролера, щоб не бути обдуреним?

Через особливості роботи ШІМ-контролери мають допустиму напругу фотоелектричної панелі 25 В (системи 12 В) і 50 В (системи 24 В) - у системі зарядки ШІМ напруга панелі батареї повинна відповідати (як під час зарядки батареї від випрямляч).  Якщо передбачуваний контролер MPPT має максимальну напругу фотоелектричної панелі, указану для системи 12-25 В / 24-50 В, це повинно викликати у нас підозри, чи це не система ШІМ.  Сучасний MPPT контролер повинен легко справлятися з панелями з напругою не менше 65В навіть в системах 12В. (Іншими словами, контролер MPPT не вимагає узгодження напруги фотоелектричної панелі з напругою батареї - тому він має DC-DC перетворювачі.

Якщо ви отримали контролер без інструкції. польською мовою - повідомте, будь ласка, я надішлю вам pdf-версію.
