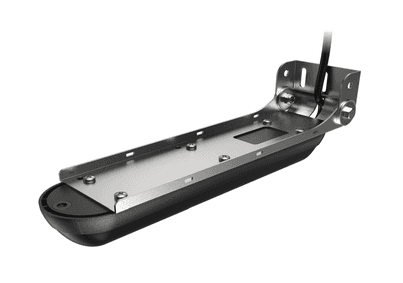

ПЕРЕТВОРЮВАЧ 3-в-1 LOWRANCE ACTIVE IMAGING

Active Imaging — це нова технологія скануючого сонара, яка забезпечує надзвичайно детальні зображення сонара з високою роздільною здатністю без шкоди для будь-якої дальності.

Перетворювачі Active Imaging досягають цього завдяки кращому спрямуванню променів SideScan, що підвищує роздільну здатність і покращує ефективність покриття.

- Active Imaging 3-IN-1 поєднує новий скануючий ехолот Active Imaging із традиційним сонаром Medium/High CHIRP для легкої установки одного датчика

- Active Imaging працює на частоті 800 кГц або 455 кГц з максимальним діапазоном 150 футів (800 кГц) або 300 футів (455 кГц).

Технологія Active Imaging:

- Використовує найновіші методи генерації сигналу сонара

- Перетворювач зроблений з полімеру, який реагує на звукові хвилі ближче до води. Це гарантує, що сигнал сонара не буде втрачено під час передачі чи прийому.

- Перетворювач містить окремі сонарні елементи для передачі та прийому SideScan. Окрема передача та прийом забезпечує дуже високу швидкість ping (залежно від роздільної здатності зображення). Крім того, ці окремі компоненти фокусують більшу частину сигналу сонара назовні, збільшуючи сигнал сонара вбік і сприяючи кращій радіусу дії.

Ключові особливості:

- Завдяки діапазону 800 кГц і можливостям роздільної здатності користувачам не потрібно вибирати між переглядом із високим рівнем деталізації чи віддаленим переглядом.

- Перетворювачі 3-в-1 поєднують провідний у галузі ехолот CHIRP з новим видом Active Imaging збоку та вниз.

- Перетворювачі Active Imaging не потребують жодних модулів або додаткового обладнання для використання з дисплеями нового покоління.

параметри:

• Робоча температура: від -15°C до +55°C (+5°F до +131°F)
• Температура зберігання: від -30°C до +70°C (від -22°F до +158°F)
• Довжина кабелю 7,6 м (25 футів)
• 9-контактний роз'єм

конвертер:

• Традиційний вихід, зображення SideScan, DownScan Imaging і температура.
• Традиційна частота: 200 кГц / Висока: чіп 83 кГц / середній чіп, SideScan: 455 кГц, 800 кГц
• Максимальна глибина:
• Сонар: 305 м (1000 футів) при 200 кГц / високий чирп; 83 кГц / середній чирп; DownScan: 91 м (300 футів); Бокове сканування: 91 м (300 футів) при 455 кГц, 46 м (150 футів) убік при 800 кГц.

швидкість роботи:

• Гідролокатор: 48 вузлів (55 миль/год);
• DownScan і SideScan: 9 вузлів (10 миль/год).
